Hololens 开发笔记(3)——Windows Device Portal

原文作者: Microsoft
版权申明: 本文章非原创文章,版权归原作者所有,转载请注明原文出处。

Windows设备控制台允许你通过 Wi-Fi 或 USB 来远程控制你的 HoloLens 设备。设备控制台是 HoloLens 上的一个 Web Server,你可以通过PC的浏览器来连接到它。设备控制台包含了很多帮助你管理、调试和优化 HoloLens 设备的工具。

一、设置 HoloLens 以使用 Windows Device Portal

  1. 打开 HoloLens,并穿戴上
  2. 使用绽开手势打开开始菜单
  3. 选中设置应用,在你放置它以后会自动启动
  4. 选中更新选项
  5. 选中开发者选项
  6. 打开开发者模式
  7. 滑动页面,打开设备控制台选项

二、通过 Wi-Fi 连接

  1. 将 HoloLens 连上Wi-Fi
  2. 找到你的 IP 地址
  3. 在PC浏览器上前往 https://<你设备的IP>
    • 浏览器会显示以下信息,“浏览器的证书存在问题”。这是因为Windows设备控制台的证书是测试证书,你现在可以忽略这个证书错误。

三、通过 USB 连接

  1. 安装好开发工具,确保PC上已有 Visual Studio 2015 Update 1及更新版本和 Windows 10 开发者工具。这保证了USB连接性。
  2. 将 HoloLens 设备通过USB连接到PC
  3. 在PC浏览器上前往 http://127.0.0.1:10080

四、连接到模拟器

你也可以在模拟器上使用设备控制台。可以使用 toolbar 连接到设备控制台。点击下面这个图标: Open Device Portal: 打开 HoloLens 模拟器的设备控制台。

五、创建用户名和密码

你首次连接到 HoloLens 上的设备控制台时,需要创建一个用户名和密码。

  1. 在PC浏览器上访问 HoloLens 的IP地址,会打开一个设置页面
  2. 点击Request pin,然后在 HoloLens 上查看生成的pin码
  3. 输入设备上出现的 pin 码
  4. 输入一个用户名用于连接 HoloLens,不必是微软账户或者域账号
  5. 重复输入密码,密码至少要有7个字符。不必是微软账号或者域账号密码
  6. 点击 Pair按钮来连接到 HoloLens

任何时候如果你想修改用户名和密码,你可以点击页面顶部Security链接访问设备安全页面,或者直接访问:https://<YOUR_HOLOLENS_IP_ADDRESS>/devicesecurity.htm

六、安全证书

如果你在浏览器里看到证书错误提示,可以通过信任 HoloLens 设备证书来修复此问题。

每台 HoloLens 设备都会生成一个自签名的证书用于 SSL 连接。默认情况下,此证书不会被你的浏览器信任,并显示证书错误。通过下载此证书,并在PC上信任它,你就可以安全的连接到设备了。

  1. 确保处在安全的网络下
  2. 从设备控制台安全(Security)页面下载设备证书
    • 单击右上角图标列表中的安全链接或导航到: https://<YOUR_HOLOLENS_IP_ADDRESS>/devicesecurity.htm
  3. 安装证书到PC上的“受信任的信任根证书发行机构(Trusted Root Certification Authority)”目录
    • 在Windows菜单中, type: Manage Computer Certificates and start the applet
    • 展开 Trusted Root Certification Authority 文件夹
    • 从操作菜单中,选择:All Tasks > Import…
    • 使用从设备门户下载的证书文件完成证书导入向导。
  4. 重启浏览器

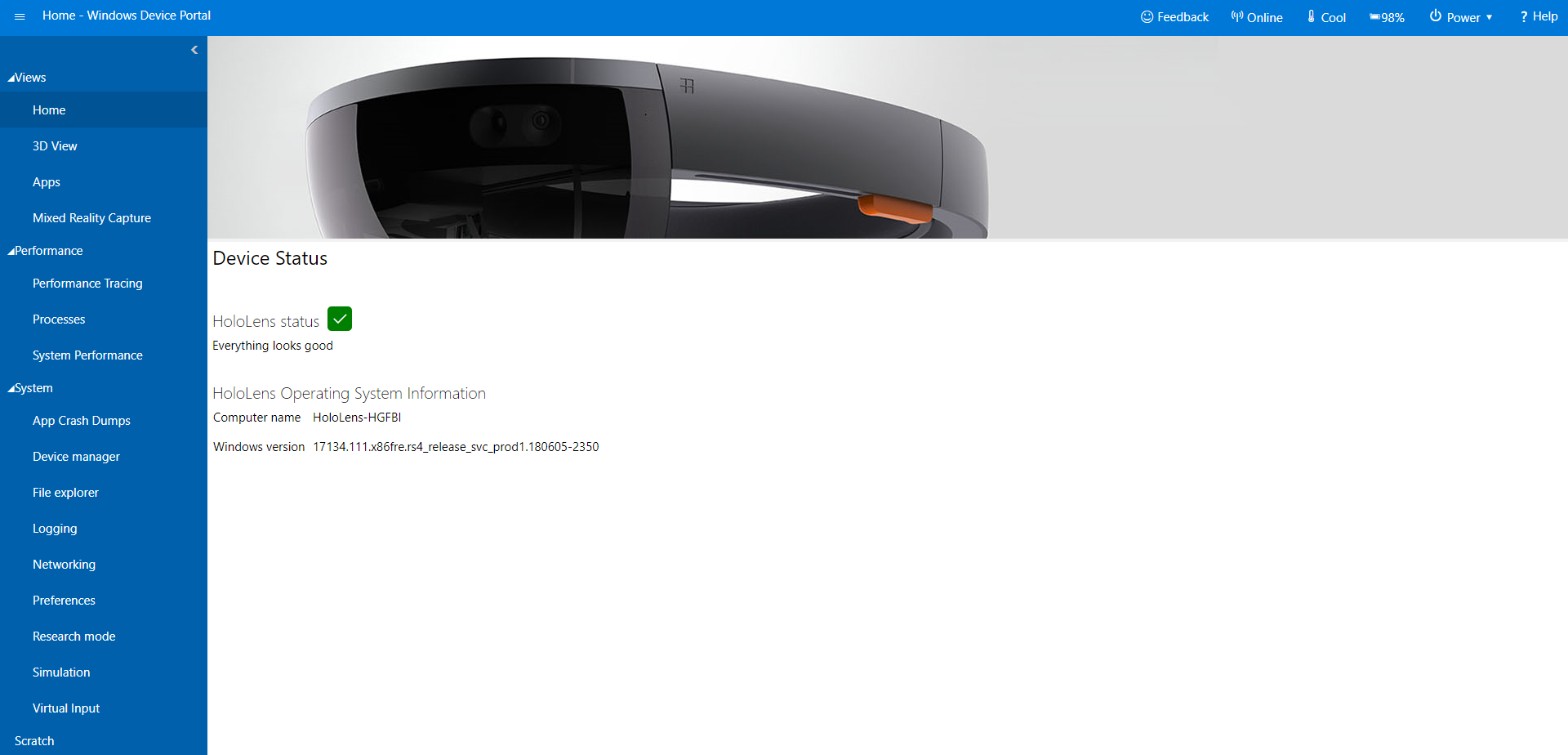

七、设备控制台页面

设备管理会话起始于首页。从左边导航栏点击Home即可进入首页。

顶部工具栏提供了设备状态和一些特性内容。

  • Online:指示设备是否连接到了Wi-Fi
  • Power:电源,包含 Shutdown 和 Restart
  • Cool:指示设备温度
  • 电量信息
  • Help:打开使用帮助

首页显示了以下信息:

  • 设备状态:监视设备健康及报告致命错误
  • Windows 信息:显示HoloLens名字和当前系统版本
  • 设备名:分配一个名字给设备,改名后必须重启后才能生效。

7.1 3D视图

使用 3D 视图页面来了解 HoloLens 如何解析周围环境。使用鼠标可以调整视图内容:

  • 旋转:按住鼠标左键移动
  • 平移:按住鼠标邮件移动
  • 缩放:滚动鼠标滚轮
  • 追踪选项:通过勾选Force visual tracking打开持续可视化追逐。勾选Pause会暂停追踪。
  • 视图选项:
    • Tracking:指示可视化追踪是否激活
    • Show floor:显示一个方格平面图
    • Show frustum:显示一个视锥
    • Show stabilization plane:显示HoloLens用于稳定运动的平面
    • Show mesh:显示周围环境的表面映射网格
    • Show details:显示实时变化时,手的位置,头部转动参数,以及设备初始矢量
    • Full screen按钮:全屏模式显示3D视图,按Esc键可退出
  • Surface reconstruction:点击Update按钮会显示最新的空间映射网格,有时候这个过程可能会花费一点时间。3D视图中的空间网格不会自动更新,你必须手动点击更新按钮来从设备中载入最新的网格数据。点击保存按钮可以将当前空间映射网格保存为obj文件存储到PC上。

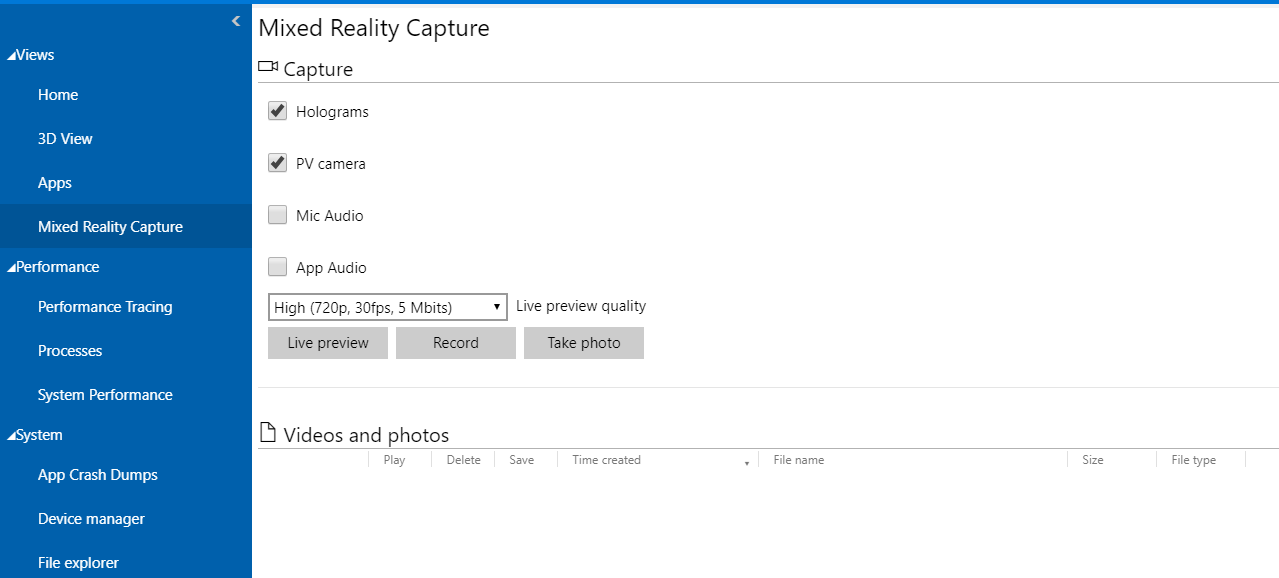

7.2 混合现实捕获

使用混合现实捕获可以保存来自 HoloLens 设备的媒体流。

  • Holograms:捕获全息内容到视频流。全息图像已单声道渲染,而不是立体声
  • PV camera:从摄像头捕获视频流
  • Mic Audio:捕获麦克风阵列的声音
  • App Audio:捕获当前应用的声音
  • Live preview quality:为实时预览视频选择分辨率、帧率和流速
    • 点击Live preview按钮来预览当前捕捉流内容。Stop live preview按钮用于停止预览捕捉流
    • 点击Record按钮来开始使用指定设置来记录混合现实流。Stop recording用于结束纪录,并保存它
    • 点击Take photo按钮从捕获流里获取一张照片
    • Videos and photos:显示捕获的视频和照片列表

注意:当你从设备控制台纪录或实时预览捕获流时,HoloLens 应用将不能捕获 MRC 视频或者照片

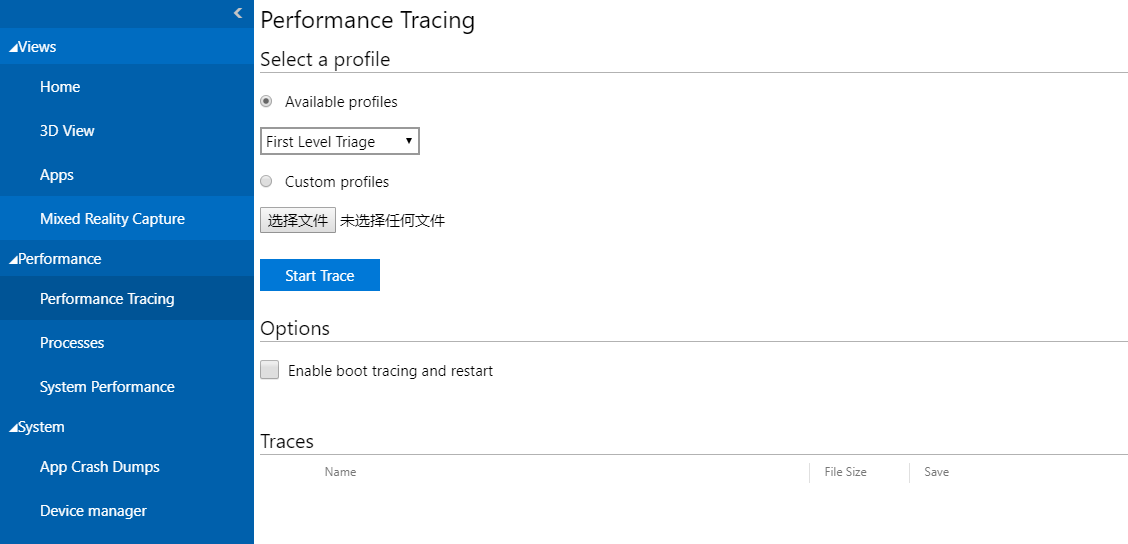

7.3 性能追踪

用于从 HoloLens 捕获 Windows 性能记录器(WPR)追踪内容

  • Available profiles:选择 WPR 配置后点击 Start 开始性能追踪
  • Custom profile:点击 Browse 从 PC 选择一个 WPR 配置文件。点击 Upload and start 开始性能捕捉

为了停止性能追踪,点击 stop。停留在此页面直到性能追踪文件下载完成。捕获到的 ETL 文件可以被 Windows性能分析器 打开并分析。

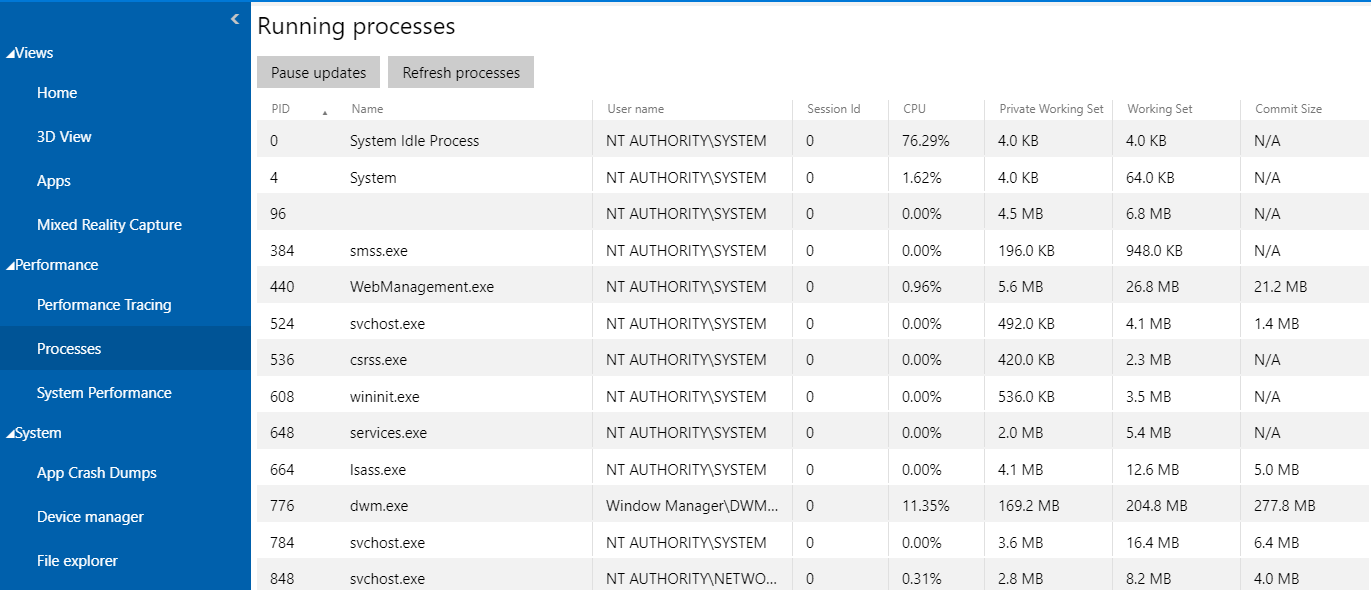

7.4 进程

显示当前运行进程的细节。包括了所有系统和应用进程。

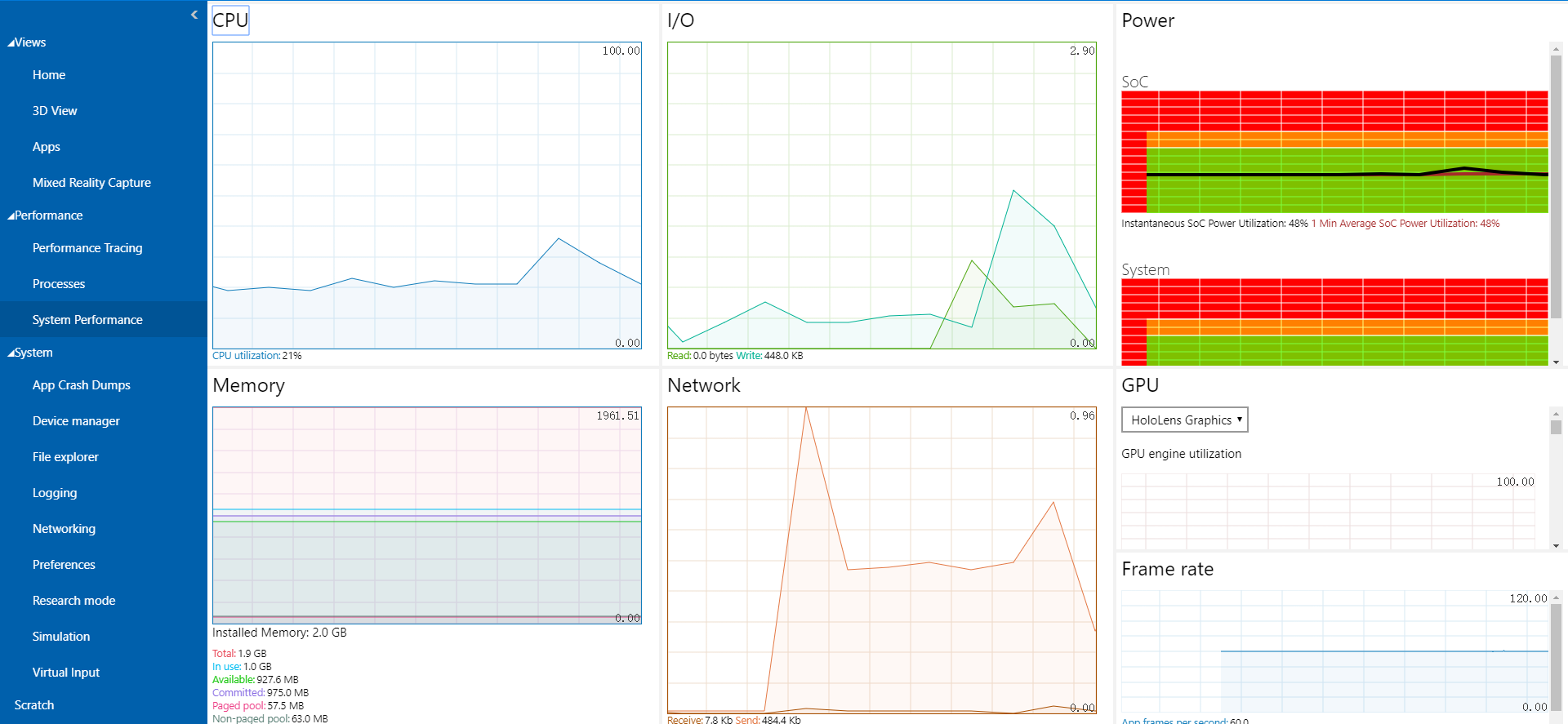

7.5 系统性能

显示系统实时诊断图形信息,例如使用电量、帧速和 CPU 负载。

以下是可获得的内容指标:

  • SoC 电源:平均每分钟瞬时系统芯片电量利用率
  • System power:平均每分钟瞬时系统电量利用率
  • Frame rate:每秒帧数,每秒丢失的空白帧数以及持续丢失的帧数
  • GPU:GPU 引擎利用率
  • I/O:读写速度
  • Network:接收到和发出的流量大小
  • Memory:总内存、使用中、修改的、分页的以及不分页的内存情况

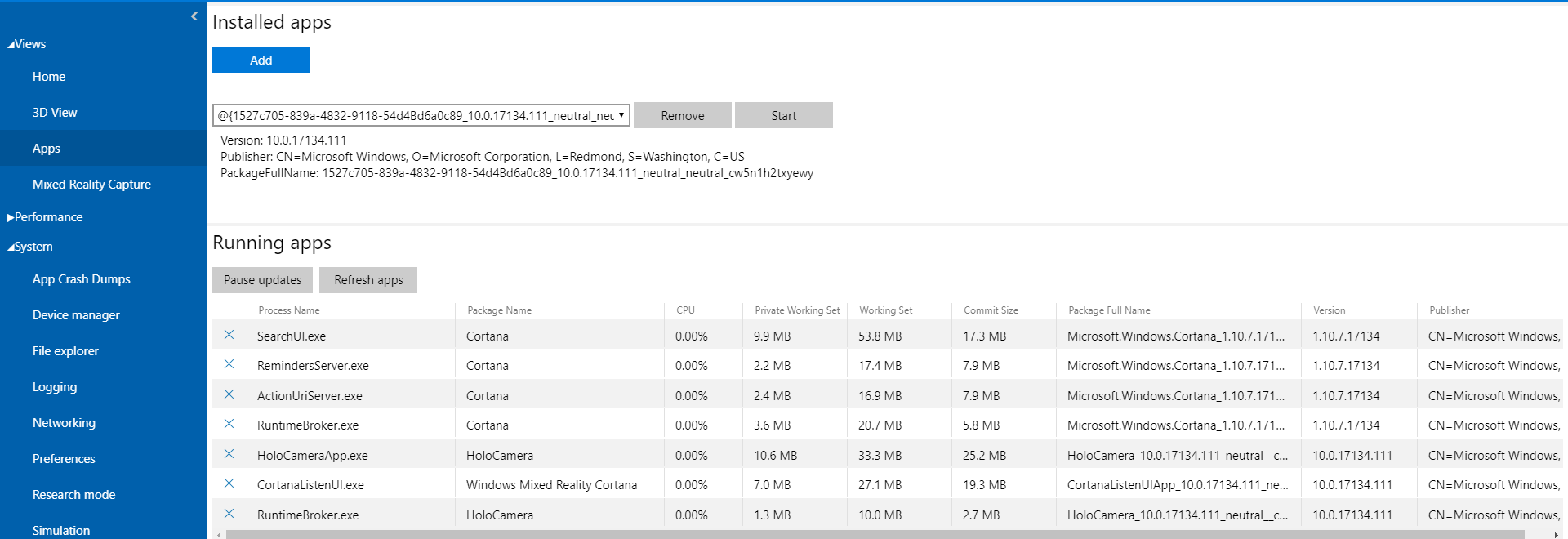

7.6 应用

管理安装在 HoloLens 上的应用。

  • Installed apps:移除和开始应用
  • Running apps:列出当前正在运行的应用
  • Install app:从电脑上选择应用包来安装
  • Dependency:添加安装包依赖项
  • Deploy:部署应用和其依赖项到 HoloLens

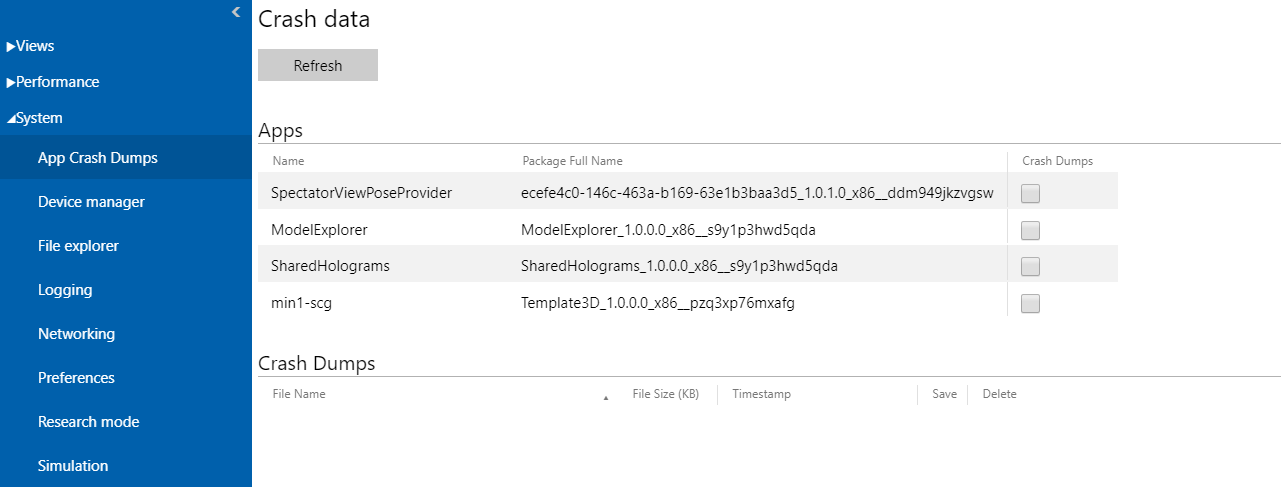

7.7 应用崩溃纪录页面

这个页面允许你收集旁加载应用的崩溃日志。为每一个你想收集崩溃日志的应用选中 Crash Dump,然后返回此页面收集崩溃日志。dump 文件可以使用 Visual Studio 打开来 调试

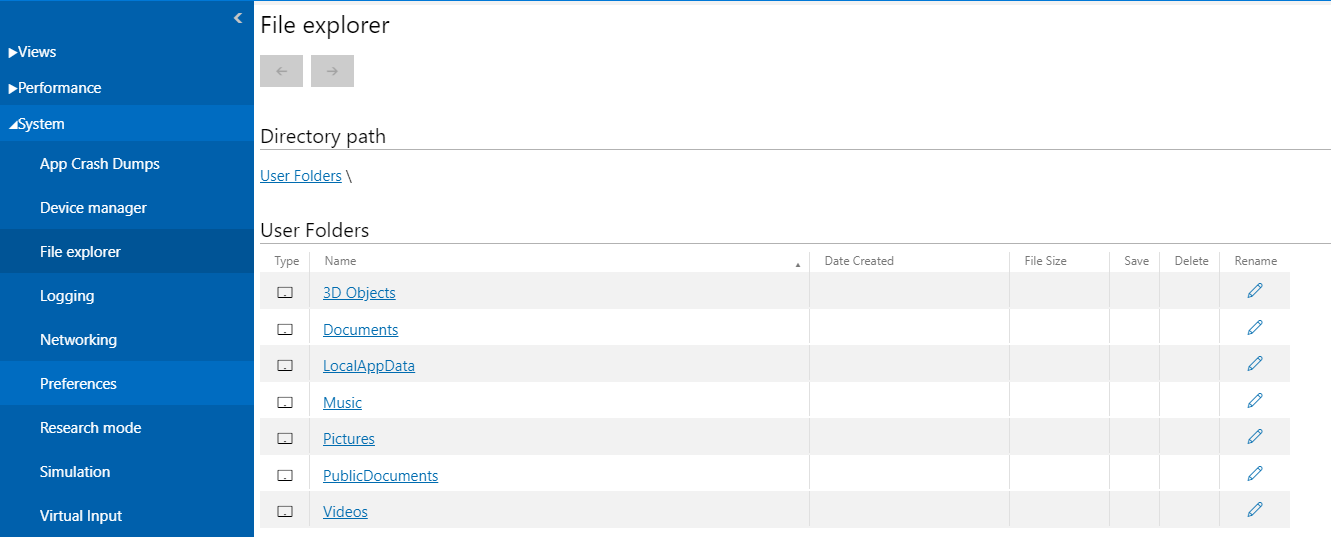

7.8 文件浏览器

使用文件资源管理器浏览、上传和下载文件。您可以在 Documents 文件夹、Pictures 文件夹和本地存储文件夹中处理从 Visual Studio 或设备门户部署的应用程序的文件。

7.9 Kiosk模式

开启 Kiosk 模式后,会限制用户启动新应用或者改变正在运行应用的能力。Bloom 手势和 Cortana 也将不能使用,环境中放置的其他应用也不会被显示。

选中 Enable Kiosk Mode 来使 HoloLens 进入 kiosk 模式。从 Startup app 里选择一个应用。点击 Save 来保存设定。

注意:即使 Kiosk 模式没有开启,应用也会在 HoloLens 启动时运行。选择 None 则没有应用会开机启动。

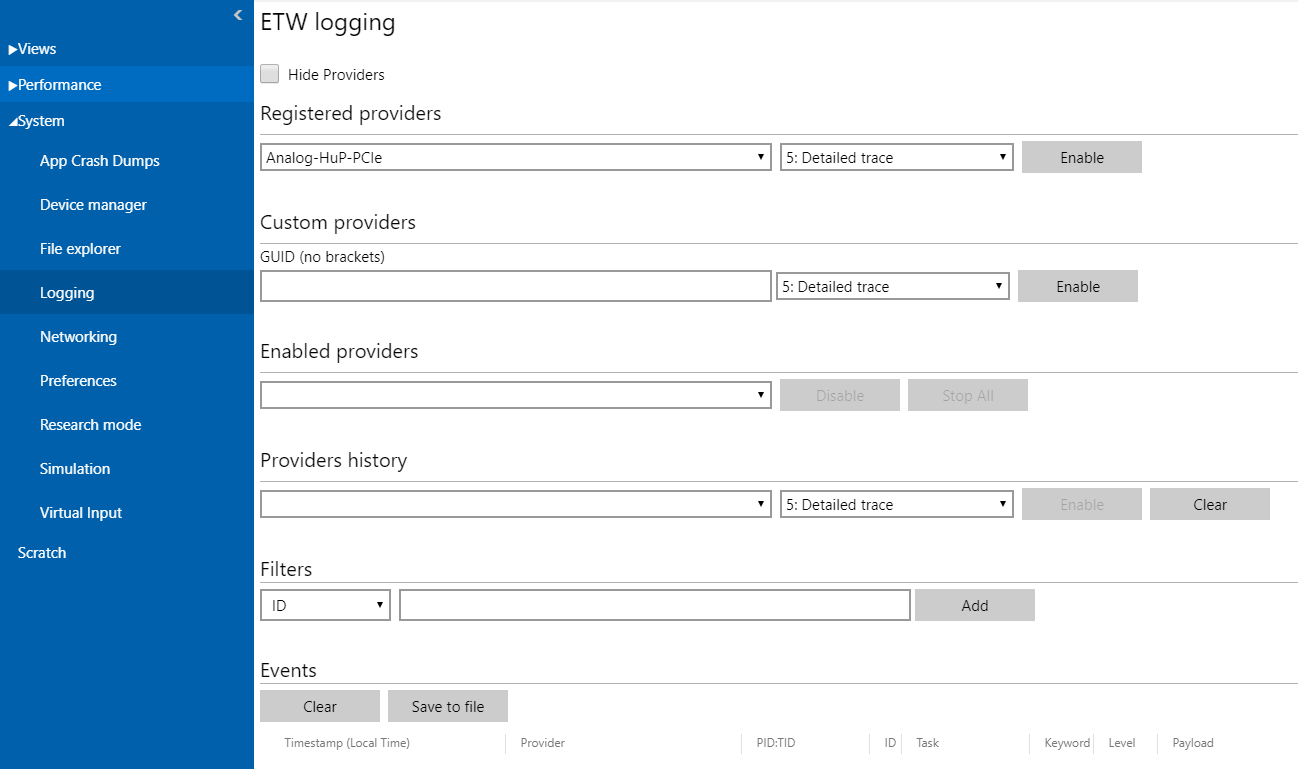

7.10 日志

管理HoloLens上的Windows实时事件追踪(ETW)。

选中Hide providers以仅显示事件列表

  • Registered providers:选择 ETW 提供者和追踪级别。追踪级别会是以下其中之一:
    1. Abnormal exit or termination 异常退出和终止
    2. Servere errors 严重错误
    3. Warnings 警告
    4. Non-error Warnings 无错误警告
    5. Detailed trace 详细追踪

点击Enable按钮开始追踪。被追踪者将会被添加到 Enable Providers 下拉框。

  • Custom Providers:选择一个自定义 ETW 来源喝追踪级别。通过 GUID 来标志提供者。GUID 不要包含括号
  • Enable Providers:启动的 ETW 提供者来源
  • Providers history:显示当前会话中被选中的 ETW 提供者
  • Events:从选中的提供者以列表形式列出 ETW 事件
  • Filters:允许你筛选通过 ID、关键词、级别、提供者名字、任务名字或文本收集的 ETW 事件

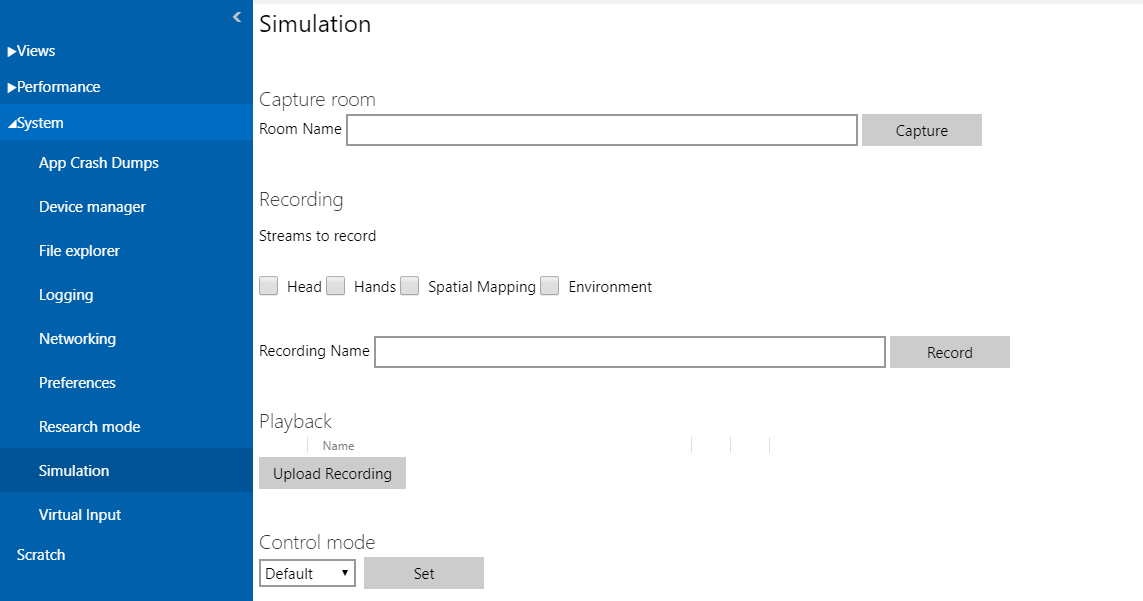

7.11 仿真

允许你纪录和回放用于测试的输入数据。

  • Capture room:用于下载一个包含用户周边环境空间映射网格数据的仿真房间文件,点击 Save 可以保存到本地计算机。房间文件可以导入到 HoloLens 模拟器使用。
  • Recording:选中用于纪录的流,命名纪录后,开始进行纪录。在你的 HoloLens 上操作,然后点击 Stop 按钮将数据保存为 .xef 文件到 PC 上。此文件可以被 HoloLens 模拟器使用。
  • Playback:点击 Upload recording 按钮从 PC 上选择一个 xef 文件,然后发送数据到 HoloLens 上。
  • Control mode:从下拉框选择 Default或者Simulation,点击 Set 按钮在 HoloLens 上启用此模式。选中“Simulation”,将会禁用 HoloLens 上真实的传感器,而使用上传的模拟数据。如果启用 Simulation 模式,HoloLens 将不会响应真实用户直到切换回Default模式。

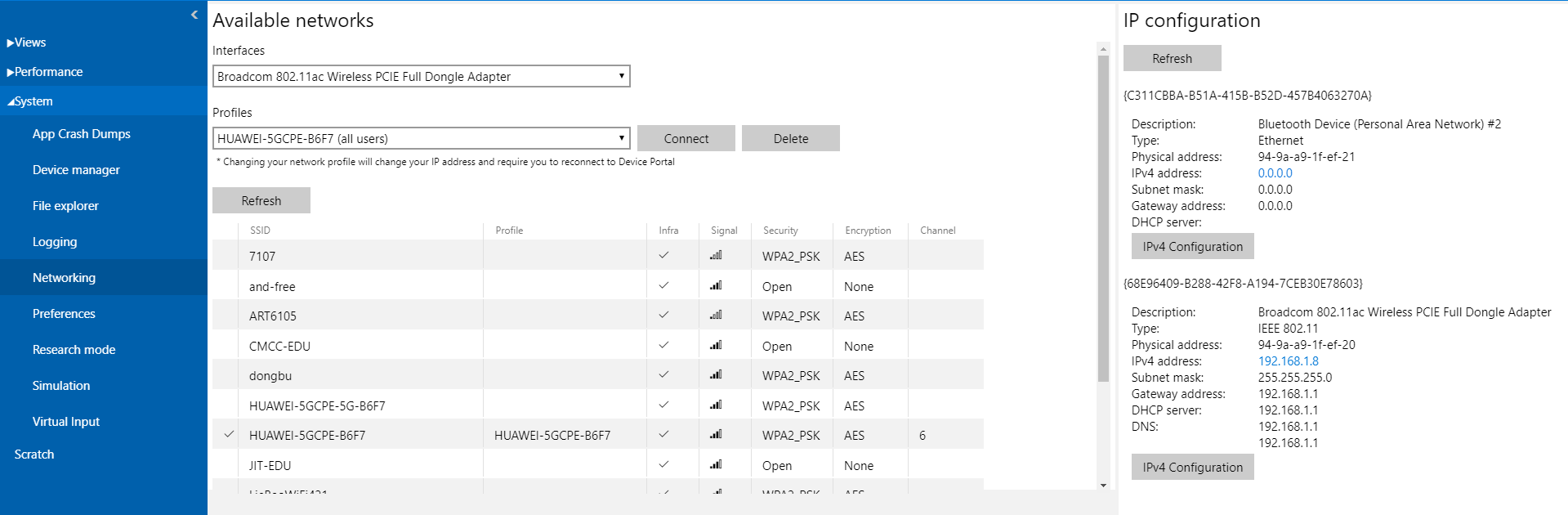

7.12 网络

管理 HoloLens 上的 Wi-Fi 连接。

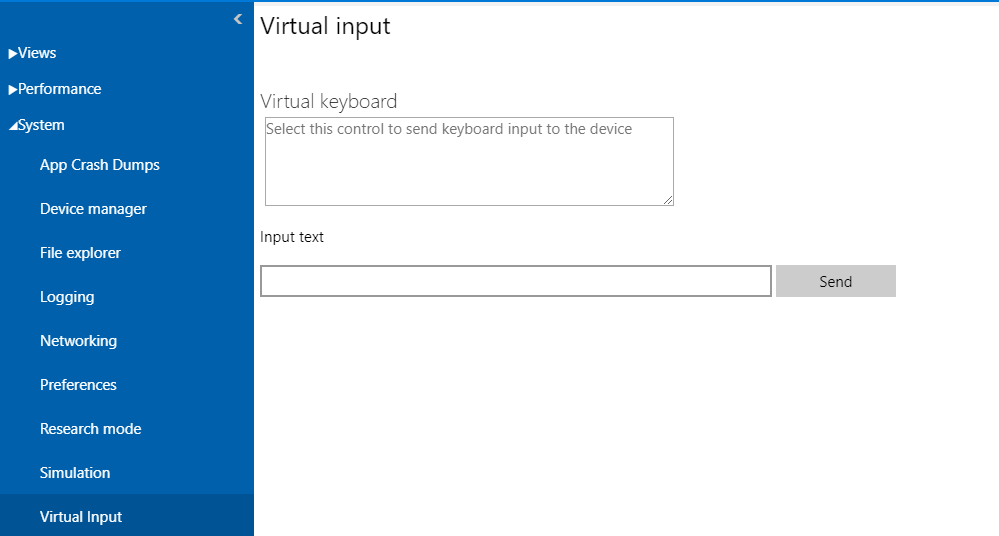

7.13 虚拟输入

从远程机器发送键盘输入到 HoloLens 上。

点击 Virtual Keyboard 下方区域来放松键盘点击数据到 HoloLens 。在Input text中输入内容,然后点击Send按钮来发送内容到当前应用。

八、Device Portal REST API’s

设备控制台里的所有内容都是基于 REST API 制作的,你可以利用它们通过编程来自定义访问数据和控制你的设备。
