IDEA 查看 UML 类图

一、基础使用

查看类图功能特别是对于刚接手一个新系统时,对于系统的熟悉起到辅助作用,本文介绍下 IDEA 的 Diagrams 功能,希望对您能有所帮助。

1.1 查看类图

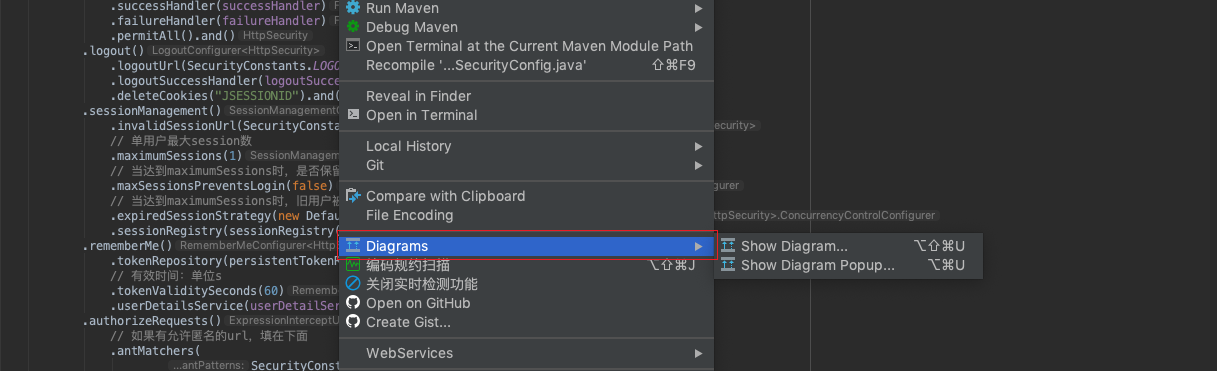

IDEA 的 Diagrams 功能使用起来非常简单,在你想要生成类图的类中右击选择 Diagrams 即可。

如上图所示,该功能有两个子选项,这两个选项的区别就是前者将类图渲染在一个新标签页中,而后者则是在当前页以浮窗的形式展示。除了在类中右键点击以外,在目录树中右键点击也是同样的效果,然后你就会得到一幅类图。

1.2 类图含义

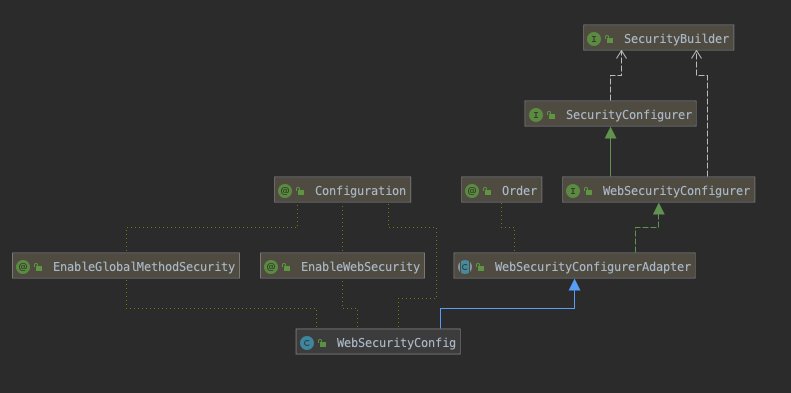

在上图中,类名前面的符号含义,比较明显。C 表示该类是一个普通类,I 则表示该类是一个接口,@ 表示该类是一个注解。符号后面的绿色的解锁状态表明该类是 public 修饰。

上图中几种线的含义和 UML 规范基本相同,三角箭头的实线表示二者的泛化(Generalization)关系,在 Java 中的体现就是 extend,箭头所指的类就是父类。

1
2
3
4
5
public class WebSecurityConfigurerAdapter {
}

public class WebSecurityConfig extends WebSecurityConfigurerAdapter {
}

三角箭头的虚线表示二者的实现(Realization)关系,在 Java 中的体现就是 implements,箭头所指的类就是父类。

1
2
3
4
5
public interface WebSecurityConfigurer {
}

public class WebSecurityConfigurerAdapter implements WebSecurityConfigurer {
}

普通箭头的虚线表示二者的依赖(Dependency)关系,在 Java 中往往体现在对变量、方法等的调用关系。

1
2
3
public interface WebSecurityConfigurer<T extends SecurityBuilder<Filter>> extends
SecurityConfigurer<Filter, T> {
}

上图中最后一种单纯的虚线,应该不属于 UML 的规范,在这里的含义是注解的依赖。

二、深入使用

2.1 移除类

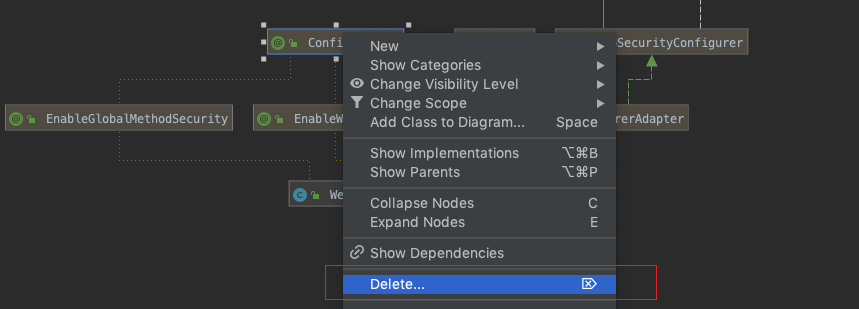

有时候我们需要移除类图中不相关的类,达到突出重点的目的。实现起来十分简单,选中想要删除的类,按下 DELETE 键即可。

如果你发现 DELETE 键无效,比如我再 MAC 上就不能用,此时选中该类后右击 DELETE 也是一样的效果。

2.2 展示类图的附加属性

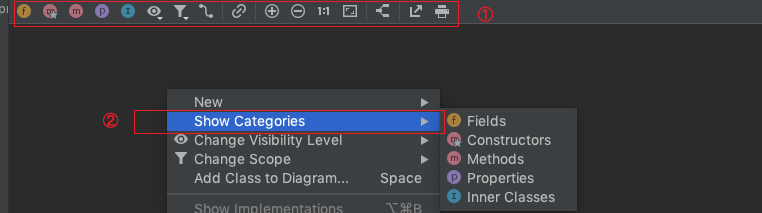

单纯的类图可能不能满足我们的需要,比如我们想要显示每个类的方法要怎么办呢。有两种方法,第一种是点类图标签页左上角的一排按钮,第二种是右击选择 Show Categories 即可。

  • Fields:属性
  • Constructors:构造方法
  • Methods:方法
  • Properties:属性的 getter、setter 方法
  • 内部类

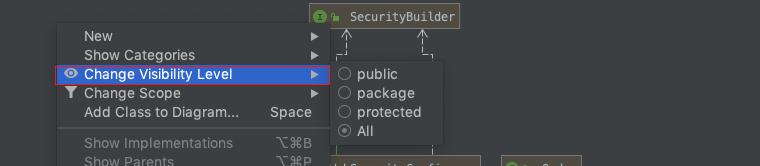

同时我们也可以对这些附加属性筛选显示级别,右击后选择 Change Visability Level 即可。

2.3 加入其它类图

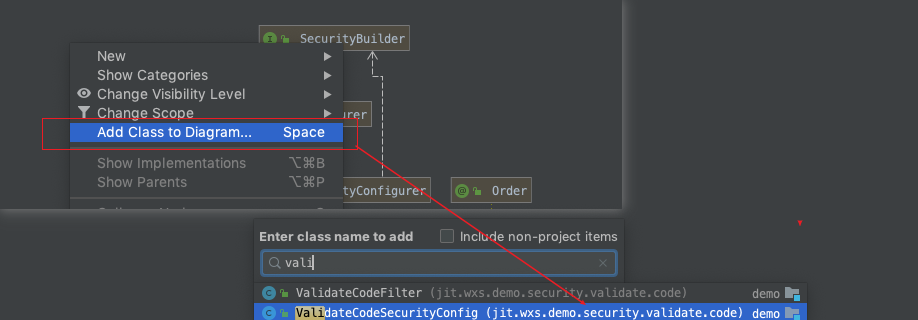

当我们还需要查看其他类和当前类图中的类是否有关系的时候,可以在当前类图中加入其他类。右键选择 Add Class to Diagram… ,然后在弹出框中输入类名即可。

2.4 查看具体代码

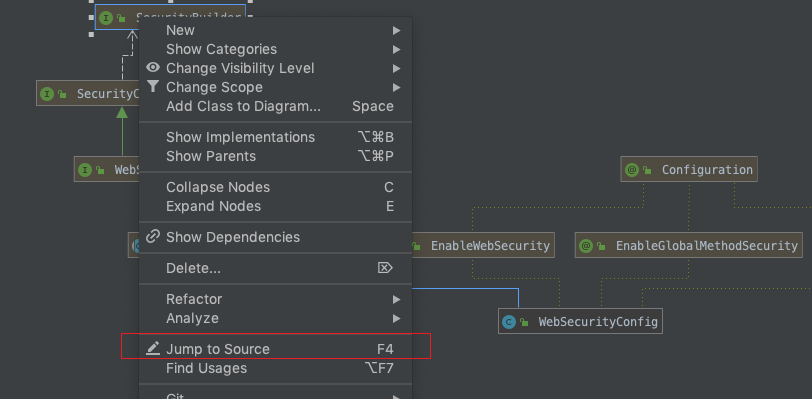

想要查看某个类的代码,在类图中选中某个类后,右击选择 Jump to Source 即可。

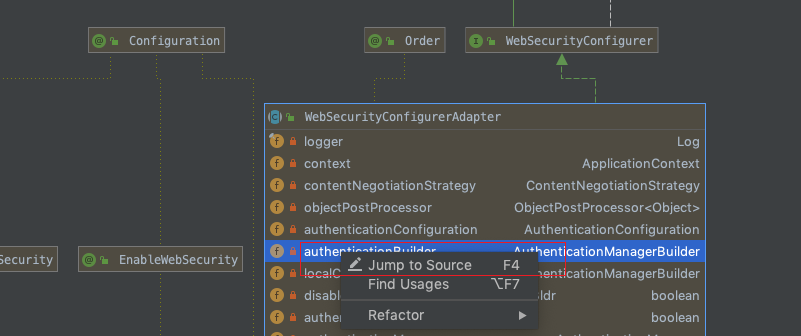

而如果要跳转到某个附加属性上,则需要先双击附加属性框,然后用鼠标选择具体项后,右击选择 Jump to Source 即可。

2.5 类图布局

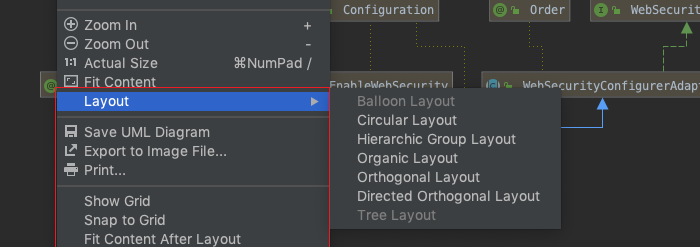

如果你不小心将类图弄乱了也没关系,IDEA 内置了多种布局,你可以任意选择。右键选择 Layout 即可,如下图所示。

三、Structure

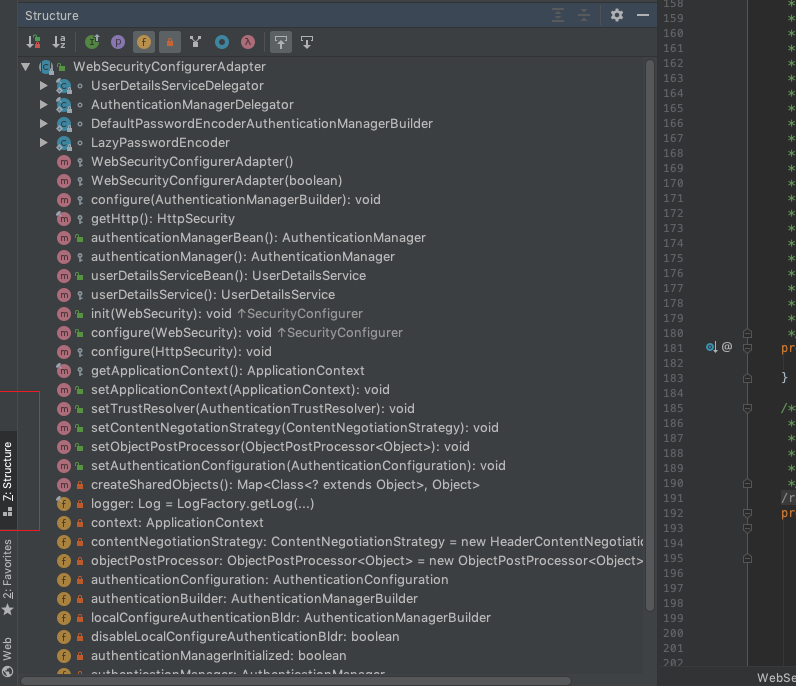

最后在补充下 IDEA 的 Structure 功能,也是在看代码中一个十分常用的功能。最通用的方法,就是点击 IDEA 左下角的 Structure 标签页即可。

更常用的则是以悬浮窗的形式弹出,方便我们随时跳转。这个快捷键如果我没记错的话,Windwos 平台是 Ctrl + O,Mac 平台是 Command + F12

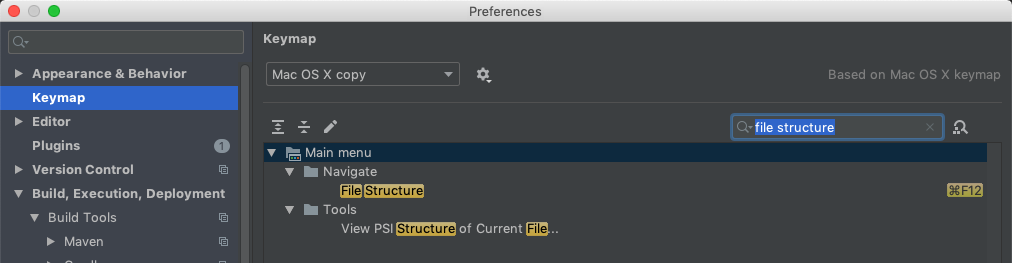

如果快捷键无效的话,可以在 IDEA 设置中查看下 file structure 的键位设置。

# UML
