Solr 集群,即 SolrCloud 是 Solr 提供的分布式搜索方案,当你需要大规模,容错,分布式索引和检索能力时使用 SolrCloudSolrCloud 是基于 SolrZookeeper 的分布式搜索方案,它的主要思想是使用 Zookeeper 作为集群的配置信息中心

当一个系统的索引数据量少的时候是不需要使用 SolrCloud 的,当索引量很大,搜索请求并发很高,这时需要使用 SolrCloud 来满足这些需求。它有几个特色功能:

  • 集中式的配置信息
  • 自动容错
  • 近实时搜索
  • 查询时自动负载均衡

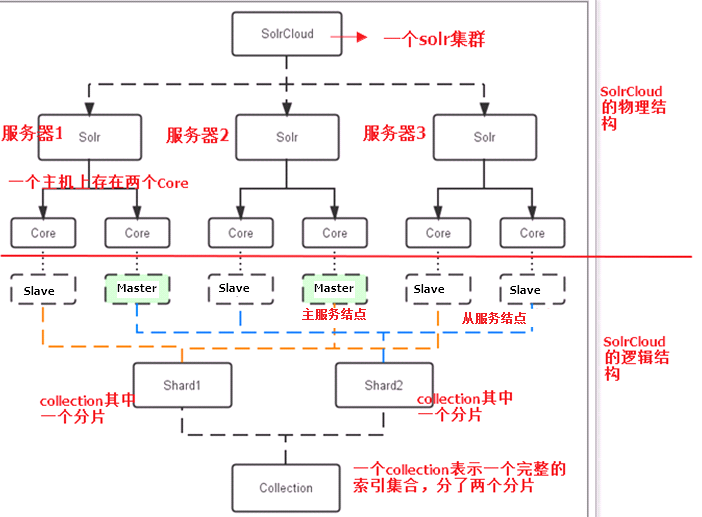

一、系统架构

(1)从物理结构来看,一个 SolrCloud 可以包含多个 Solr 实例,一个 Solr 实例可以有多个 Core,这些组成了一个 SolrCloud

(2)从逻辑结构来看,SolrCloud 是一个逻辑意义上的完整的索引结构,称为 Collection,一个 Collection 使用一份配置文件。

Collection 常常被划分为一个或多个 Shard(分片)。每个Shard被化成一个或者多个 Replication,通过选举确定哪个是 Leader,哪个是 follower

一个 Shard 需要由一个 Core 或多个 Core 组成。由于 Collection 由多个Shard组成所以 Collection 一般由多个 Core 组成。

同一个 Shard 中的每一个 Core 存储的内容是一致的,一个为 Master,其余为 Slave,由此实现了高可用。

二、搭建环境

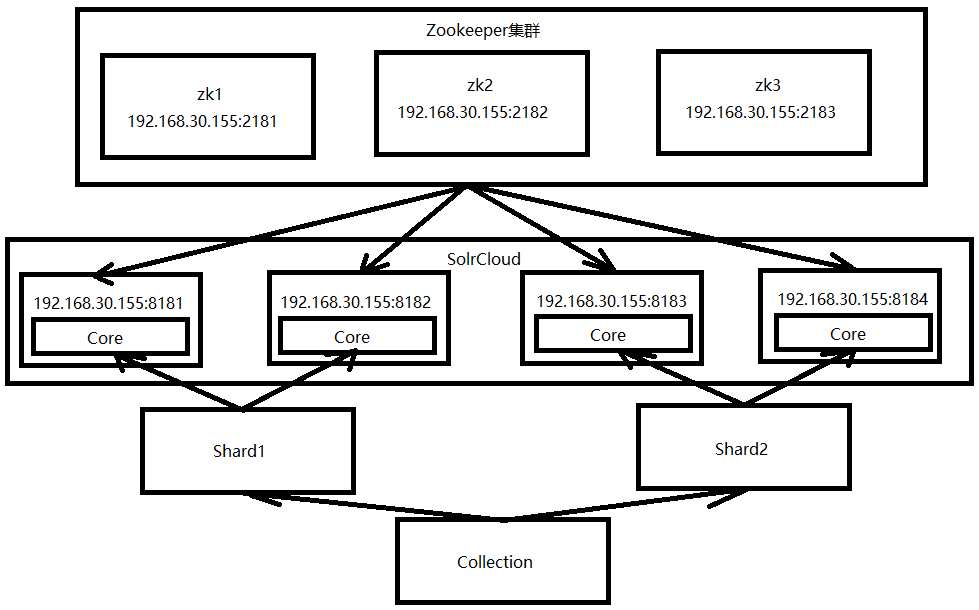

我们要准备实现的架构图如下,没错,这次还是伪集群:

本机IP地址:192.168.30.155

2.1 搭建 Zookeeper 集群

/usr/local/ 目录下新建 zookeeper-cluster 文件夹,在其中搭建 Zookeeper 集群。IP 地址为:

名称 地址
Zookeeper01 192.168.30.155:2181
Zookeeper02 192.168.30.155:2182
Zookeeper03 192.168.30.155:2183

参考文章《Zookeper集群搭建》,搭建完成后目录如下:

1
2
3
4
root@ubuntu:/usr/local/zookeeper-cluster# ls
manager.sh zookeeper01 zookeeper02 zookeeper03
root@ubuntu:/usr/local/zookeeper-cluster# pwd
/usr/local/zookeeper-cluster

2.2 搭建 Tomcat 集群

(1)在 /usr/local/ 目录下新建 solr-cloud 文件夹,拷贝四份 tomcat 源码到该目录下:

1
2
3
4
5
6
root@ubuntu:/usr/local/solr-cloud# cp -r /home/wxs/apache-tomcat-8.5.28/ tomcat01
root@ubuntu:/usr/local/solr-cloud# cp -r /home/wxs/apache-tomcat-8.5.28/ tomcat02
root@ubuntu:/usr/local/solr-cloud# cp -r /home/wxs/apache-tomcat-8.5.28/ tomcat03
root@ubuntu:/usr/local/solr-cloud# cp -r /home/wxs/apache-tomcat-8.5.28/ tomcat04
root@ubuntu:/usr/local/solr-cloud# ls
tomcat01 tomcat02 tomcat03 tomcat04

(2)修改每个 tomcat 的 conf/erver.xml 文件,要修改 3 个地方的端口信息,分别是:

  • http 访问端口(默认为 8080 端口):
1
2
3
<Connector port="8080" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="8443" />
  • 监听 tomcat 关闭的端口(默认为 8005):
1
2
<Server port="8005" shutdown="SHUTDOWN">
<Listener className="org.apache.catalina.startup.VersionLoggerListener" />
  • 负责接收其他 http 服务器的请求端口(默认为 8009):
1
<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />

监听关闭和其他 http 服务器请求端口无所谓,只要别重复就行。http 访问端口如下:

名称 地址
tomcat01 192.168.30.155:8181
tomcat02 192.168.30.155:8182
tomcat03 192.168.30.155:8183
tomcat04 192.168.30.155:8184

(3)修改 /etc/profile 文件,在尾部添加环境变量:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
####集群Tomcat####
export CATALINA_01_BASE=/usr/local/solr-cloud/tomcat01
export CATALINA_01_HOME=/usr/local/solr-cloud/tomcat01
export TOMCAT_01_HOME=/usr/local/solr-cloud/tomcat01

export CATALINA_02_BASE=/usr/local/solr-cloud/tomcat02
export CATALINA_02_HOME=/usr/local/solr-cloud/tomcat02
export TOMCAT_02_HOME=/usr/local/solr-cloud/tomcat02

export CATALINA_03_BASE=/usr/local/solr-cloud/tomcat03
export CATALINA_03_HOME=/usr/local/solr-cloud/tomcat03
export TOMCAT_03_HOME=/usr/local/solr-cloud/tomcat03

export CATALINA_04_BASE=/usr/local/solr-cloud/tomcat04
export CATALINA_04_HOME=/usr/local/solr-cloud/tomcat04
export TOMCAT_04_HOME=/usr/local/solr-cloud/tomcat04

修改每个tomcat下的 bin/catalina.sh 文件,找到下面代码:

1
# OS specific support.  $var _must_ be set to either true or false.

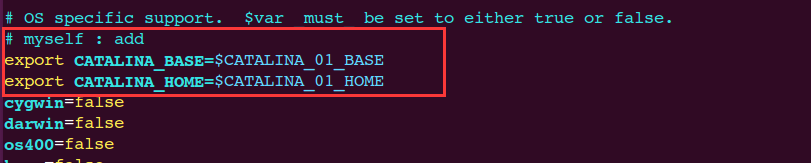

以 tomcat01 为例,在上述代码下面添加以下代码,其他 tomcat 修改成相应的:

1
2
3
# myself : add
export CATALINA_BASE=$CATALINA_01_BASE
export CATALINA_HOME=$CATALINA_01_HOME

2.3 部署 Solr

关于 Solr 的部署参考文章《Solr 初探(1)——Solr 介绍》,虽然这篇是 windows 版的,但是 Linux 版也是完全一样。

如果你按照上面的文章成功部署了Solr单机版,那么你应该拥有:

  • 一个放在 tomcat 中可以运行的 solr

  • 一个 solr 的 home 文件夹,其中拥有一个 Core,名为 core1

(1)将单机版的 solr 拷贝到每个tomcat的 webapp 下:

1
2
3
4
root@ubuntu:/usr/local/solr-cloud# cp -r ../tomcat8/webapps/solr/ tomcat01/webapps/
root@ubuntu:/usr/local/solr-cloud# cp -r ../tomcat8/webapps/solr/ tomcat02/webapps/
root@ubuntu:/usr/local/solr-cloud# cp -r ../tomcat8/webapps/solr/ tomcat03/webapps/
root@ubuntu:/usr/local/solr-cloud# cp -r ../tomcat8/webapps/solr/ tomcat04/webapps/

(2)将单机版的 solr 的 home 文件夹拷贝到 solr-cloud 中,拷贝四份:

1
2
3
4
root@ubuntu:/usr/local/solr-cloud# cp -r ../solr_home/ solrhome01
root@ubuntu:/usr/local/solr-cloud# cp -r ../solr_home/ solrhome02
root@ubuntu:/usr/local/solr-cloud# cp -r ../solr_home/ solrhome03
root@ubuntu:/usr/local/solr-cloud# cp -r ../solr_home/ solrhome04

此时 solr-cloud 下结构:

1
2
3
root@ubuntu:/usr/local/solr-cloud# ls
solrhome01 solrhome03 tomcat01 tomcat03
solrhome02 solrhome04 tomcat02 tomcat04

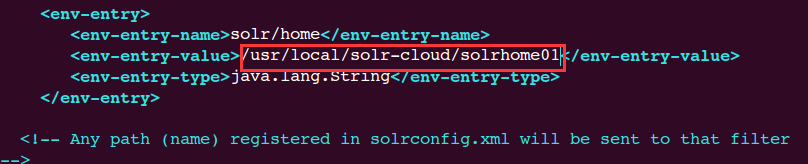

(3)修改每个 solr 的 web.xml 中的 home 路径

以 tomcat01 为例,其他的以此类推:

1
root@ubuntu:/usr/local/solr-cloud# vim tomcat01/webapps/solr/WEB-INF/web.xml

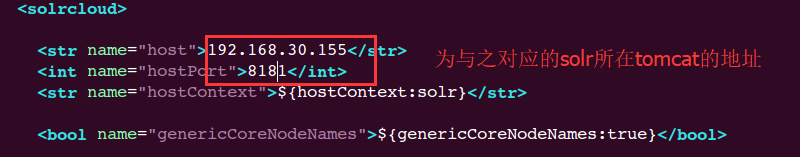

(4)修改每个 solrhome 中的 solr.xml 文件中的 hosthostPort

以 solrhome01 为例,其他的以此类推:

1
root@ubuntu:/usr/local/solr-cloud# vim solrhome01/solr.xml

2.4 关联 Solr 和 Zookeeper

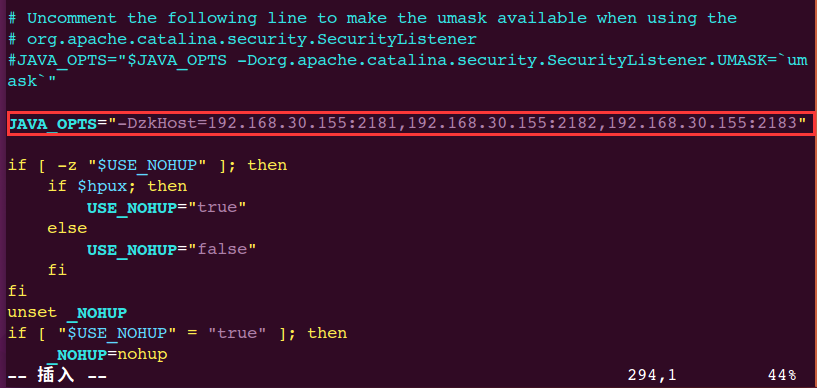

再次修改每个 tomcat 的 bin/catalina.sh 文件,修改 JAVA_OPTS 为 zookeeper 集群地址:

1
JAVA_OPTS="-DzkHost=192.168.30.155:2181,192.168.30.155:2182,192.168.30.155:2183"

2.5 将 Solr 配置文件上传至 Zookeeper

前面说过,一个 solrCloud 只使用一份配置文件,但是现在四个 solr 每个 solr 对应一个solrhome,每一个 solrhome 的每一个 core 都有一份配置文件,所有我们需要任意拿一份配置文件,上传到 zookeeper 中,来让 solrCloud 使用。使用solr 源码包zkcli.sh 文件来帮助上传。

进入 solr 源码包的 solr-6.6.2/server/scripts/cloud-scripts/ 路径

1
2
3
root@ubuntu:/home/wxs# cd solr-6.6.2/server/scripts/cloud-scripts/
root@ubuntu:/home/wxs/solr-6.6.2/server/scripts/cloud-scripts# ls
log4j.properties snapshotscli.sh zkcli.bat zkcli.sh

执行如下命令:

1
./zkcli.sh -zkhost 192.168.30.155:2181,192.168.30.155:2182,192.168.30.155:2183 -cmd upconfig -confdir /usr/local/solr-cloud/solrhome01/core1/conf -confname myconf

该命令包含 zookeepr 集群地址,指定任意一个 core 的配置文件,上传到 zookeeper 的 myconf 目录。

至此完成上传,我们可以验证一下是否上传成功,启动 zookeeper 集群后,进入任意一台 zookeeper,以 zookeeper01 为例:

1
2
root@ubuntu:/usr/local# cd zookeeper-cluster/zookeeper01/bin
root@ubuntu:/usr/local/zookeeper-cluster/zookeeper01/bin# ./zkCli.sh -server 192.168.30.155:2182
1
2
3
4
5
6
7
8
[zk: 192.168.30.155:2182(CONNECTED) 1] ls /
[configs, zookeeper]
[zk: 192.168.30.155:2182(CONNECTED) 2] ls con
config connect
[zk: 192.168.30.155:2182(CONNECTED) 2] ls /configs
[myconf]
[zk: 192.168.30.155:2182(CONNECTED) 3] ls /configs/myconf
[_rest_managed.json, _schema_analysis_stopwords_english.json, _schema_analysis_synonyms_english.json, admin-extra.html, admin-extra.menu-bottom.html, admin-extra.menu-top.html, clustering, currency.xml, elevate.xml, lang, managed-schema, mapping-FoldToASCII.txt, mapping-ISOLatin1Accent.txt, params.json, protwords.txt, solrconfig.xml, spellings.txt, stopwords.txt, synonyms.txt, update-script.js, velocity, xslt]

2.6 验证

编写 tomcat 集群启动脚本:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
#!/bin/bash
#@copyright_author: jitwxs
#@description: tomcat cluster manager script

if [ $# -eq 0 ]
then
echo "参数错误"
exit 1
fi

cmd=""
case $1 in
"start")
cmd="./startup.sh"
;;
"stop")
cmd="./shutdown.sh"
;;
*)
echo "命令非法"
exit 1
;;
esac

cd tomcat01/bin
$cmd
cd ../..
cd tomcat02/bin
$cmd
cd ../..
cd tomcat03/bin
$cmd
cd ../..
cd tomcat04/bin
$cmd
cd ../..

启动 zookeeper 集群

1
root@ubuntu:/usr/local/zookeeper-cluster# ./manager.sh start

然后启动 tomcat 集群

1
root@ubuntu:/usr/local/solr-cloud# ./tomcat.sh start

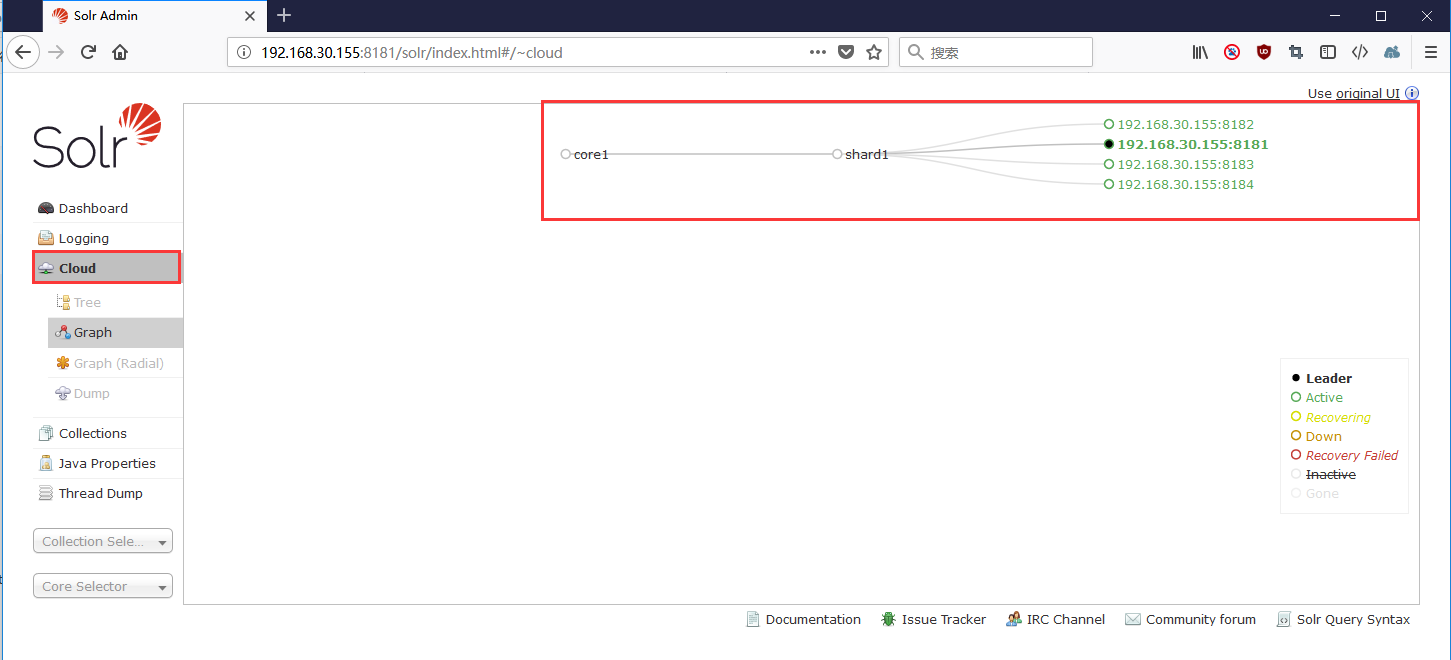

访问任何一个 solr,选择 cloud 标签,可以看见我们的集群已经显示出来了:

三、分片

3.1 新建分片

一开始说过 Collection 常常被划分为一个或多个 Shard(分片)。现在图上的 collection 只有一个 Shard,这样的话一个为主,三个为从,太浪费了。

我们按照需求将其分成两片,一主一备。

在浏览器上输入:

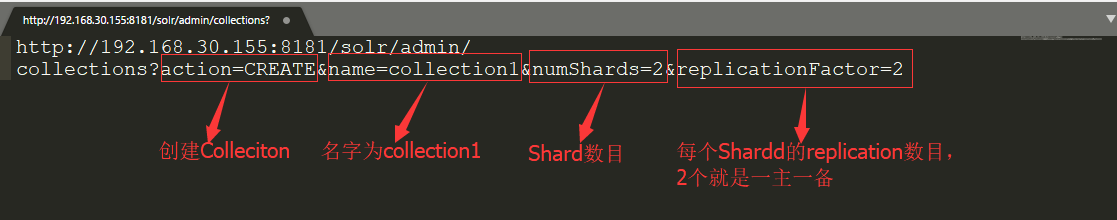

1
http://192.168.30.155:8181/solr/admin/collections?action=CREATE&name=collection1&numShards=2&replicationFactor=2

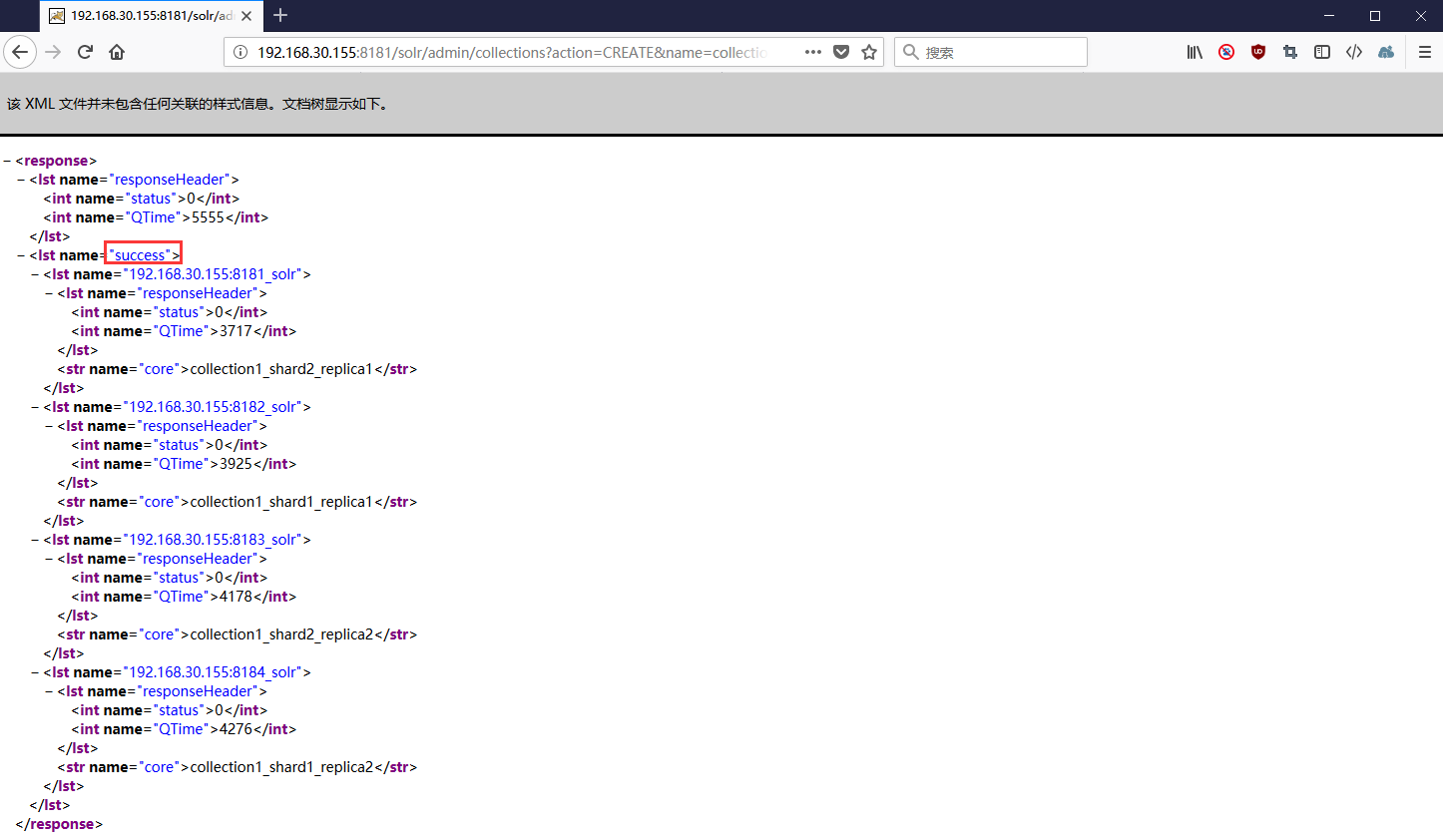

回车后结果如下:

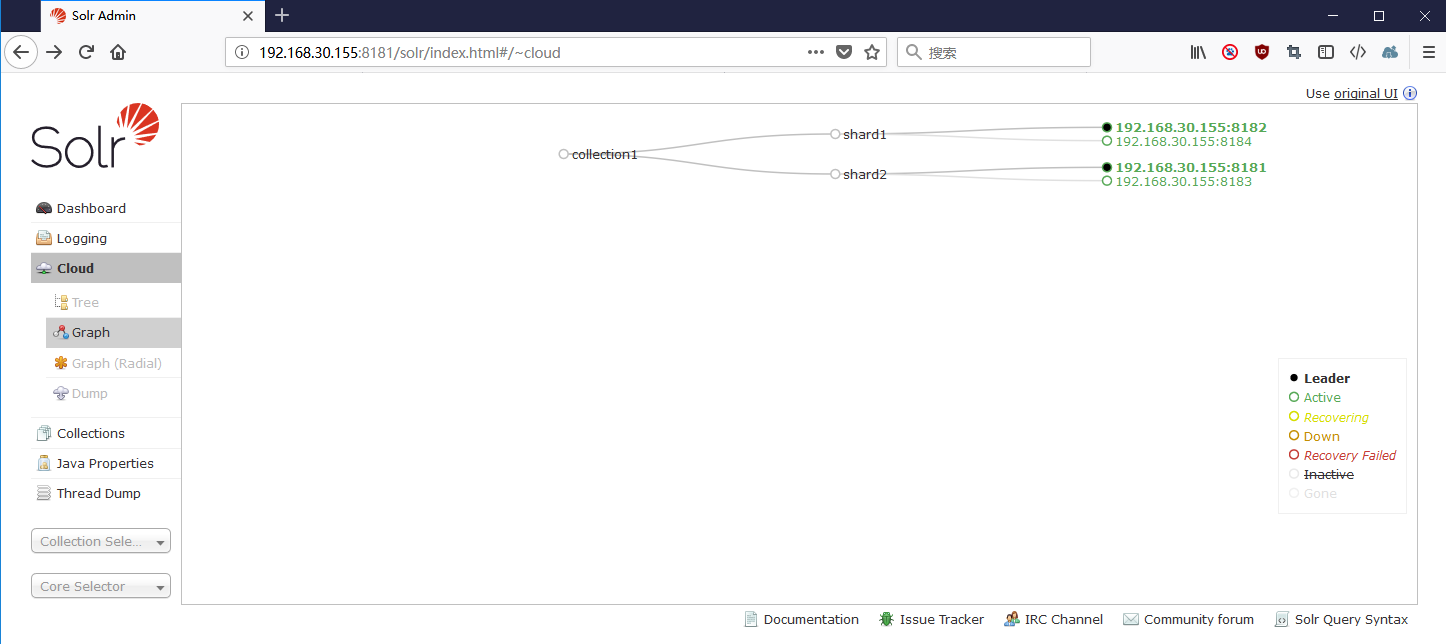

重新返回Solr首页,就能看见我们创建的 Collection 了:

3.2 删除分片

SolrCloud 理论上可以存在无数个 Collection,我们可以删除掉无用的 Collection,以 core1 为例:

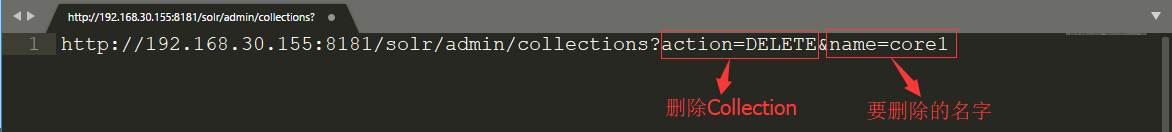

执行命令:

1
http://192.168.30.155:8181/solr/admin/collections?action=DELETE&name=core1

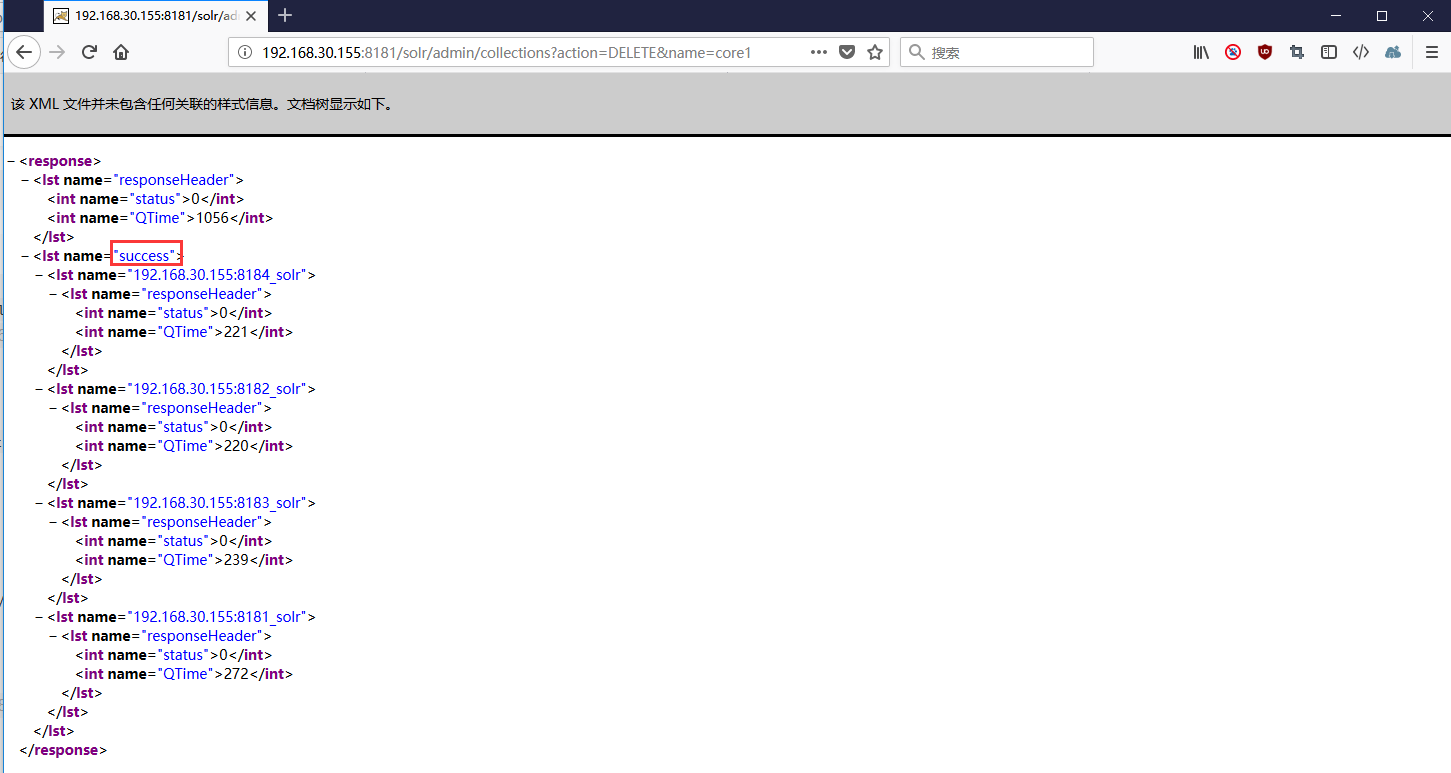

运行结果如下:

重新返回 Solr 首页,发现 core1 已经被删除了:

四、Solrj

4.1 CloudSolrClient

《Solr 初探(5)——Solrj》中我们使用 Solrj 操纵单机版 Solr,简单回顾下:

1
2
3
4
5
6
7
// 指定url
String baseURL = "http://localhost:8080/solr/core1";

// 创建Solr单机版客户端
HttpSolrClient solrClient = new HttpSolrClient(baseURL);

// 操纵Document...

SolrClient 这个抽象类除了有 HttpSolrClient 这个实现类,还有 CloudSolrClient,这个就是用来操纵集群版的:

1
2
3
4
5
6
7
8
// 指定Zookeeper集群地址列表
String zkHost = "192.168.30.155:2181,192.168.30.155:2182,192.168.30.155:2183";
// 创建Solr集群版客户端
CloudSolrClient solrClient = new CloudSolrClient(zkHost);
// 设置默Solr集群的默认Collection
solrClient.setDefaultCollection("collection1");

// 操纵Document...

因为 SolrCloud 是通过 Zookeeper 管理的,所以需要指定 zookeeper 的地址列表,创建 SolrClient 对象后还需要指定默认的 collection,即上面图中的 collection1。

4.2 Spring 配置

因为 HttpSolrClient 和 CloudSolrClient 都是 SolrClient 的实现类,因此使用配置文件就能灵活的切换了。

先在配置文件中加入:

1
2
3
4
5
#Solr单机
solr.standalone.url=http://192.168.30.155:8180/solr/core1
#Solr集群
solr.cluster.host=192.168.30.155:2181,192.168.30.155:2182,192.168.30.155:2183
solr.cluster.collection=collection1

Spring 的配置如下:

注:单机版和集群版同时只能开放一个,另一个必须注释掉

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:context="http://www.springframework.org/schema/context"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/context
http://www.springframework.org/schema/context/spring-context.xsd">

<!-- 加载配置文件 -->
<context:property-placeholder location="classpath:cfg.properties"/>

<!-- 单机版Solr -->
<bean id="httpSolrClient" class="org.apache.solr.client.solrj.impl.HttpSolrClient">
<constructor-arg name="baseURL" value="${solr.standalone.url}"/>
</bean>

<!-- 集群版Solr -->
<bean id="cloudSolrClient" class="org.apache.solr.client.solrj.impl.CloudSolrClient">
<constructor-arg name="zkHost" value="${solr.cluster.host}"/>
<property name="defaultCollection" value="${solr.cluster.collection}"/>
</bean>
</beans>
