Redis 初探(6)——Redis 集群

之前我们所学习的都是 Redis 的单机版,我们知道 Redis 之所以读取速度快是因为它是存储在内存中的。内存的容量是有限的,单台 Redis 会碰到性能瓶颈,这就需要使用 Redis集群(Redis-cluster)

一、集群原理

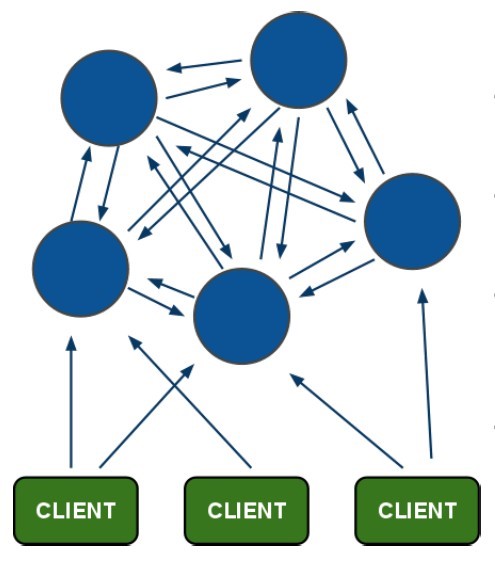

1.1 集群架构

如上图所示,每一个蓝色圆圈就是一个 Redis 节点,这些节点组成了一个 Redis集群(Redis-cluster)。节点之间使用 Ping——Pong 机制进行互联,其内部用二进制协议优化传输速度和带宽。

Redis客户端和节点直接连接即可,无需中间件,一台客户端连接一个节点即可,Client 访问时直接访问任意一个Redis节点即可。

1.2 负载均衡

当我们搭建了集群后,其是如何实现负载均衡的呢?

Redis 集群中内置了 16384哈希槽(slot),它会把所有的物理节点都映射到[0,16383]的slot上。

当我们需要在Redis集群中放置了个 key-value 时,Redis 先对 key 使用 crc16 算法得出一个结果,然后将结果对16384取余,这样每一个 key 都会对应一个编号在0 ~16383的 哈希槽

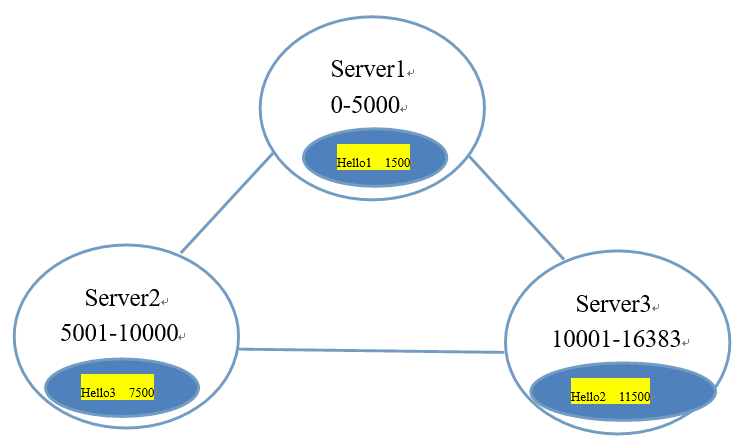

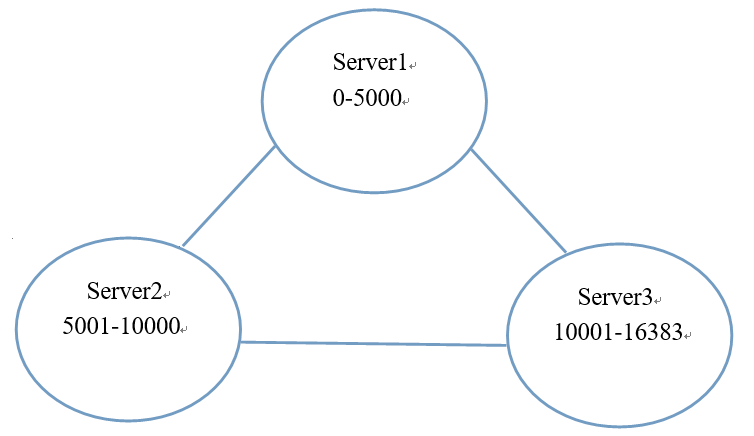

Redis 会根据节点数量大致均等的将哈希槽映射到不同的节点。例如我们有三个节点,其每个节点哈希槽范围为:0 ~ 5000,5001 ~ 10000,10001~ 16383。

当我们存储一个名为 Hello1 的 key 时,其通过 crc16 算法计算出的结果为1500,Redis 集群就会将这个 key 放在对应1500的哈希槽中,又因为哈希槽0~ 5000被映射到了 Server1,则 Hello1 就被放置在了 Server1。

1.3 容错机制

通过上面的负载均衡的原理,知道其实每一台 Redis 客户端保存的内容都是不一样的,那么当Redis集群中任意一个节点挂掉(连接失败)时,整个集群就挂了

为了实现 Redis 的高可用,需要为每一个节点添加备用机,即主备机制

一般集群都有集群管理工具,但是 Redis 集群没有,它是通过投票机制来实现的。

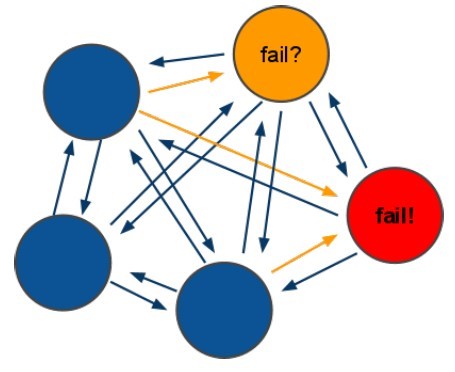

以下图为例简单说一下投票机制:

  1. 当黄色节点发现无法 ping 通红色节点,它就觉得红色节点可能挂掉了,于是它会发起投票
  2. 其他节点会尝试去 ping 红色节点,只要有超过半数的节点无法 ping 通红色节点,就判定红色节点挂掉(即使它实际上可能并没有挂掉)。
  3. 当红色节点被判定挂掉后,会启动该节点的备用机。如果该节点不存在备用机,或备用机也挂掉,那么整个Redis集群就挂掉了

二、搭建集群

Redis 集群为了实现容错机制,最少需要三个节点(一个出错,另外两个投票),又因为每个节点至少要有一台备份机,因此一个最简单的 Redis 集群需要6个 Redis 客户端

这里只是演示一下,使用伪集群,即6台 Redis 搭建在一台 Linux 上,仅使用端口号进行区分,设端口号范围为7001 ~ 7006。

2.1 准备原始 Redis

注:《Redis 初探(1)——Redis 的安装》这篇文章中源码和安装后的文件是在同一文件夹下,本篇文章不使用这种方法。

准备一个 Redis 安装包,将源码解压到当前文件夹:

1
2
3
wxs@ubuntu:~$ ls
Desktop redis-4.0.8.tar.gz
wxs@ubuntu:~$ tar zxvf redis-4.0.8.tar.gz

进入解压后文件夹,执行 make 编译:

1
2
wxs@ubuntu:~$ cd redis-4.0.8/
wxs@ubuntu:~/redis-4.0.8$ make

注:所有源码安装需要自行编译的都需要 gcc、g++ 等相关软件支持

将其安装到/usr/local/redis目录下:

1
wxs@ubuntu:~/redis-4.0.8$ sudo make install PREFIX=/usr/local/redis

该目录下只有一个 bin 目录,存放 redis 的可执行文件,我们从源码包中拷贝一份 redis 配置文件过来:

1
2
3
4
5
wxs@ubuntu:/usr/local/redis$ ls
bin
wxs@ubuntu:/usr/local/redis$ sudo cp ~/redis-4.0.8/redis.conf .
wxs@ubuntu:/usr/local/redis$ ls
bin redis.conf

编辑该配置文件:

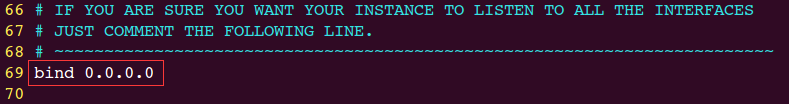

(1)修改 bind 端口号为 0.0.0.0,使其支持远程访问。

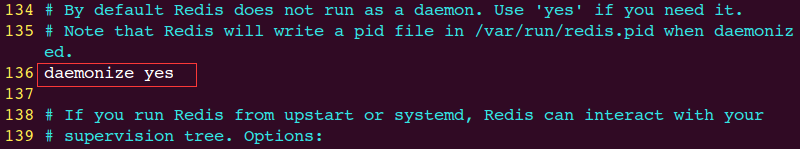

(2)开启后端模式。

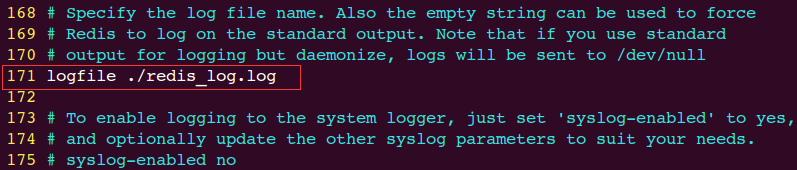

(3)设置日志文件位置

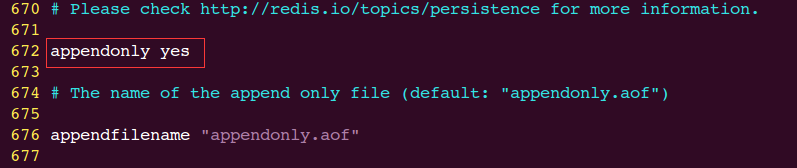

(4)开启 AOF 持久化

2.2 准备 Redis 集群客户端

注意:用来做集群的客户端必须是干净的客户端,像备份文件 dump.rdbappendonly.aof 等应当先删除掉,避免不必要的错误。

/usr/local 中创建 redis-cluster 文件夹,拷贝六份原始 Redis:

1
2
3
4
5
6
7
8
wxs@ubuntu:/usr/local/redis-cluster$ sudo cp -r ../redis redis01
wxs@ubuntu:/usr/local/redis-cluster$ sudo cp -r ../redis redis02
wxs@ubuntu:/usr/local/redis-cluster$ sudo cp -r ../redis redis03
wxs@ubuntu:/usr/local/redis-cluster$ sudo cp -r ../redis redis04
wxs@ubuntu:/usr/local/redis-cluster$ sudo cp -r ../redis redis05
wxs@ubuntu:/usr/local/redis-cluster$ sudo cp -r ../redis redis06
wxs@ubuntu:/usr/local/redis-cluster$ ls
redis01 redis02 redis03 redis04 redis05 redis06

以 redis01 为例,编辑其 redis.conf 文件:

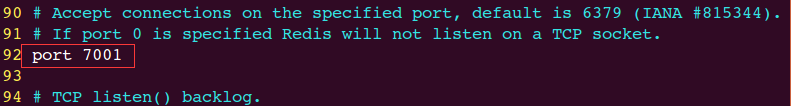

(1)修改端口号为 7001

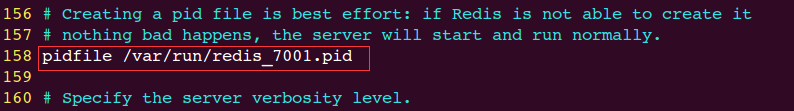

(2)修改 pidfile

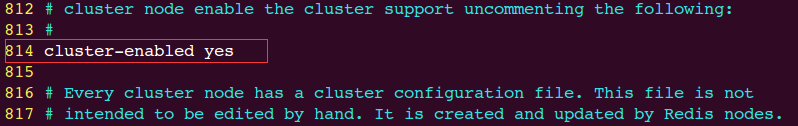

(3)开启集群开关

依次修改其他客户端,端口号范围从7001 ~ 7006。

编写一个启动这些客户端的批处理 startup.sh

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
cd redis01/bin
sudo ./redis-server ../redis.conf
cd ../../
cd redis02/bin
sudo ./redis-server ../redis.conf
cd ../../
cd redis03/bin
sudo ./redis-server ../redis.conf
cd ../../
cd redis04/bin
sudo ./redis-server ../redis.conf
cd ../../
cd redis05/bin
sudo ./redis-server ../redis.conf
cd ../../
cd redis06/bin
sudo ./redis-server ../redis.conf
cd ../../

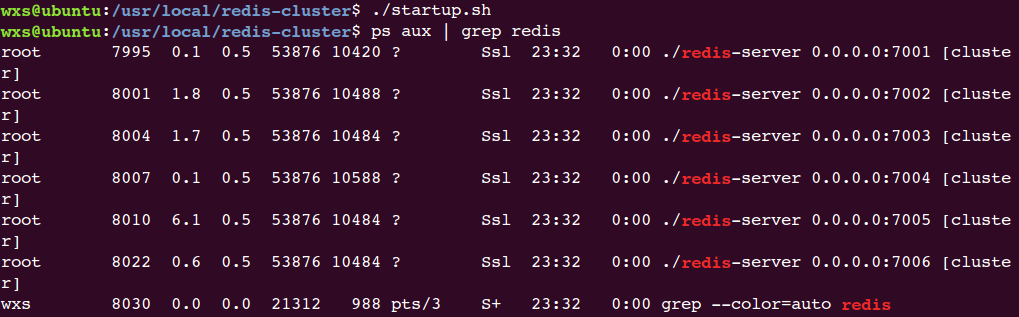

执行脚本,启动成功:

编写一个关闭这些客户端的批处理 shutdown.sh

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
cd redis01/bin
sudo ./redis-cli -p 7001 shutdown
cd ../../
cd redis02/bin
sudo ./redis-cli -p 7002 shutdown
cd ../../
cd redis03/bin
sudo ./redis-cli -p 7003 shutdown
cd ../../
cd redis04/bin
sudo ./redis-cli -p 7004 shutdown
cd ../../
cd redis05/bin
sudo ./redis-cli -p 7005 shutdown
cd ../../
cd redis06/bin
sudo ./redis-cli -p 7006 shutdown
cd ../../

执行脚本,关闭成功:

目录结构如下:

1
2
wxs@ubuntu:/usr/local/redis-cluster$ ls
redis01 redis02 redis03 redis04 redis05 redis06 shutdown.sh startup.sh

2.3 搭建集群

从 redis 源码的 src 目录中拷贝 redis-trib.rb 过来:

1
2
3
4
wxs@ubuntu:/usr/local/redis-cluster$ sudo cp ~/redis-4.0.8/src/redis-trib.rb .
wxs@ubuntu:/usr/local/redis-cluster$ ls
redis01 redis03 redis05 redis-trib.rb startup.sh
redis02 redis04 redis06 shutdown.sh

因为这是一个 shell 文件,需要安装 shell 和 shell 包管理器:

1
wxs@ubuntu:/usr/local/redis-cluster$ sudo apt-get install shell shellgems

安装 shell 关于 Redis 的库,可以执行 gem install redis 或者前往官网下载安装包后安装。

1
2
3
4
5
6
7
wxs@ubuntu:/usr/local/redis-cluster$ sudo gem install redis
Fetching: redis-4.0.1.gem (100%)
Successfully installed redis-4.0.1
Parsing documentation for redis-4.0.1
Installing ri documentation for redis-4.0.1
Done installing documentation for redis after 0 seconds
1 gem installed

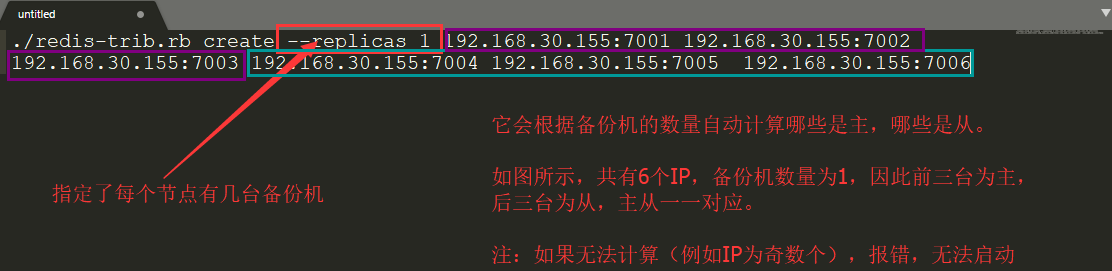

执行 redis-trib.rb 时需要附带参数,格式如下:

先启动所有客户端,然后执行脚本:

1
2
wxs@ubuntu:/usr/local/redis-cluster$ ./startup.sh

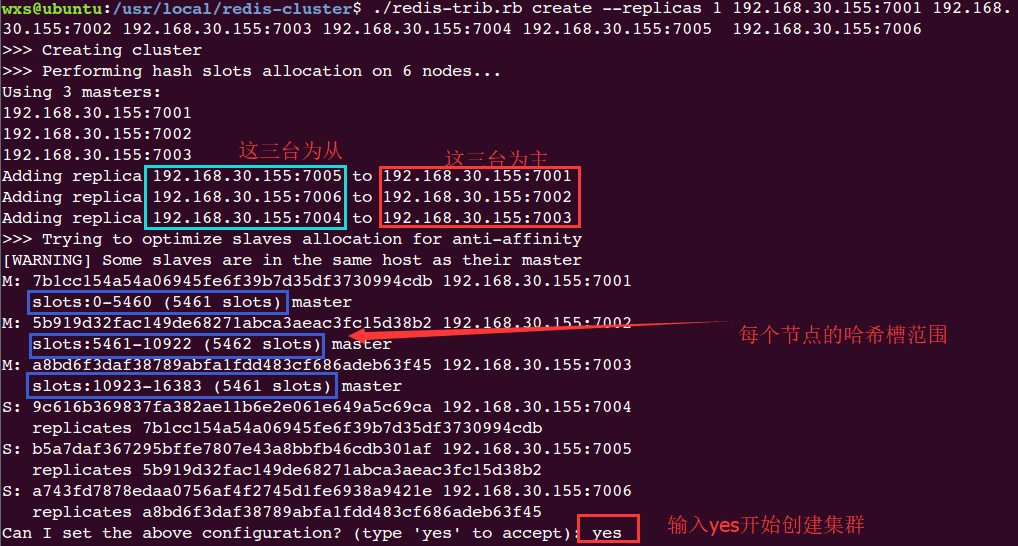

wxs@ubuntu:/usr/local/redis-cluster$ ./redis-trib.rb create --replicas 1 192.168.30.155:7001 192.168.30.155:7002 192.168.30.155:7003 192.168.30.155:7004 192.168.30.155:7005 192.168.30.155:7006

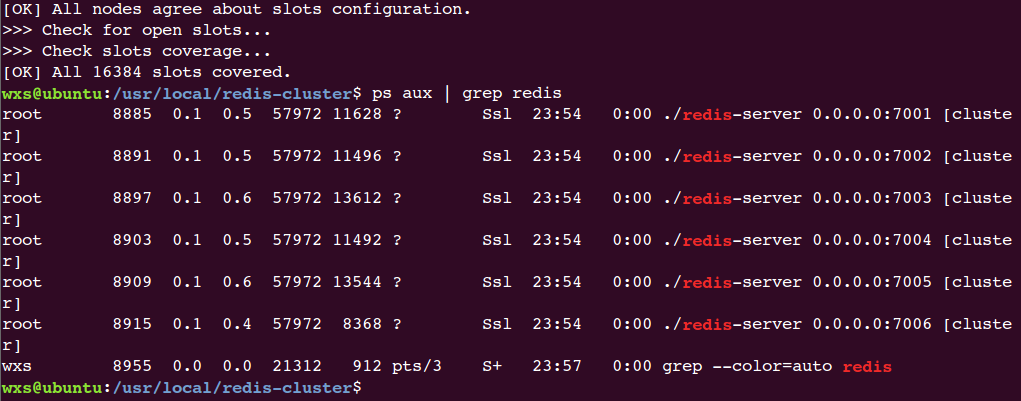

创建成功:

最后说两句:

  1. 如果你不是伪集群,真的在服务器上搭建了集群,即 真集群,那么只需要在任意一台上执行 redis-trib.rb 即可。
  2. 在真集群的情况下,除了在配置文件中要 bind 0.0.0.0 以外,还要注意关闭防火墙,不然无法搭建。
  3. 如果关闭所有 redis 客户端后,想要重新开启集群,在客户端都启动后,进入任意客户端执行cluster nodes即可。
  4. 如果想要重新生成集群,需要删除每个 Redis 中生成的持久化文件。

三、使用 redis-cli 连接集群

使用任意一个 redis-cli(以redis01的为例),使用 -h 指定ip地址(默认连接127.0.0.1),使用 -p 参数指定端口号(默认连接原始的端口为6379的 redis),使用 -c 参数指定是集群(不加会导致无法将 key 放入对应的客户端中)。

1
wxs@ubuntu:/usr/local/redis-cluster$ ./redis01/bin/redis-cli -h 192.168.30.155 -p 7001 -c

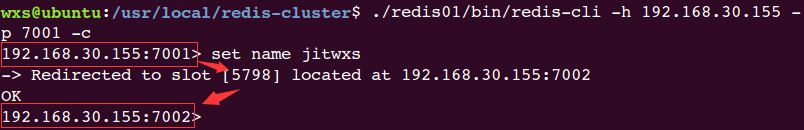

当我在7001中添加了一个 name jitwxs 后,它计算出 key 的哈希槽为5798,这个范围在7002中,因此这个 key 被移动到了7002中,并且当前连接重定向到了7002。

1
2
3
4
192.168.30.155:7002> keys *
1) "name"
192.168.30.155:7001> keys *
(empty list or set)
# 集群
